苏州迅鹏XSC8温控仪

文章作者：长欣小编人气：发表时间：2023-01-30 08:57

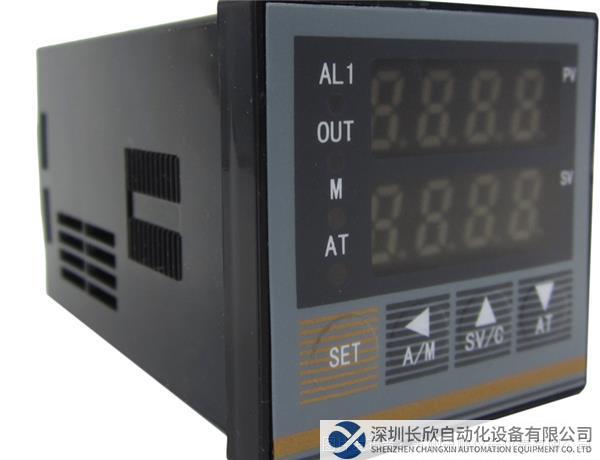

苏州迅鹏XSC8温控仪，XSC8温控表是带PID调节功能的仪表。

型号对应的尺寸：

型号	外形尺寸	开孔尺寸
XSC8-AH	16080125mm	152×76mm
XSC8-AS	80160125mm	76*152mm
XSC8-B	969676mm	92*92mm
XSC8-CH	964882mm	92*44mm
XSC8-CS	489682mm	44*92mm
XSC8-D	727275mm	68*68mm
XSC8-E	484888mm	44*44mm

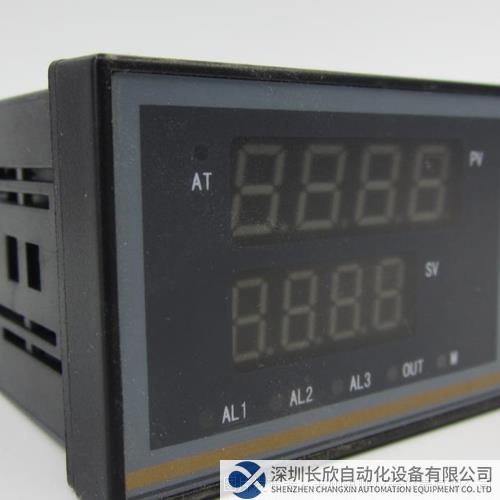

XSC8 1.png

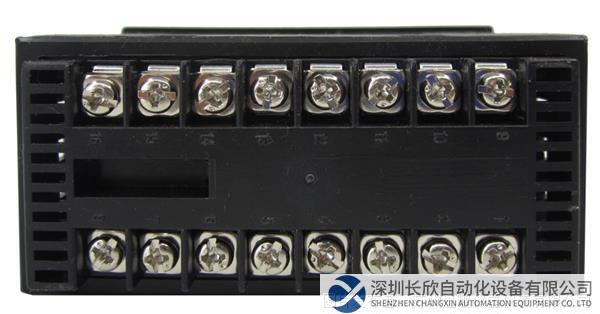

XSC8 2.png

■ 0.2级精度，测控速度每秒10次，显示范围-1999～9999。

■ 先进的PID智能控制算法，抗超调，具备自整定（AT）功能。

■ 模拟量万能输入，通过设置选择。注②

■ 可选配1～3点报警输出。10种报警方式：测量值上（下）限、偏差上（下）限、偏差绝对值上（下）限六种基本报警方式和待机上（下）限、待机偏差上（下）限。

■ 可选配通讯或变送。

苏州迅鹏XSC8温控表的选型表

内容	代码说明
	XSC8-	双4位LED显示，模拟量万能输入，0.2级显示精度，每秒10次测控速度；
外形尺寸		AH	160×80×125mm横式开孔尺寸：152×76
		AS	80×160×125mm 竖式开孔尺寸：152×76
		B	96×96× 76mm 开孔尺寸：92×92
		CH	96×48× 82mm 横式开孔尺寸：92×45
		CS	48×96× 82mm 竖式开孔尺寸：92×45
		D	72×72× 75mm 开孔尺寸：68×68
		E	48×48×88mm 开孔尺寸：45.5×45.5
报警（选件）（250V AC/3A，阻性负载）			限A	T1～T3	1～3点报警继电器输出，均为常开+常闭双触点
			限B	T1～T2	1～2点报警继电器输出，均为常开+常闭双触点
				T3	3点报警继电器输出，均为单常开触点
			限C	T1-T3	1～3点报警继电器输出，均为单常开触点。选择外供时,不能选T3
			限D	T1～T2	1～2点报警继电器输出，1点常开+常闭双触点；1点单常开触点
				T3	3点报警继电器输出，1点为常开+常闭双触点，另外2点为单常开触点。选择此型号时，不能再选择外供电源、变送或通讯；
			限E	T1	1点报警继电器输出，为单常开触点。选择此型号时，不能再选择变送或通讯；
控制输出				CA1	电流输出（4-20）mA、（0-20）mA
				CA2	电压输出（0-5）V、（1-5）V
				CA3	电压输出（0-10）V
				CR	继电器输出（单常开）（250V AC/3A）
				CQ	控固态继电器输出（SSR）（12V DC/21mA）
外供电源（选件）					B1	24V±5% 50mA以下
					B2	12V±5% 50mA以下
变送（选件）（分辨率：1/3000；负载能力：600Ω）；通讯（选件）（通过参数可选：Modbus-RTU或TC-ASCII协议）（通讯地址：0～99）详见：注①						A1	电流输出（4～20）mA、（0～10）mA、（0～20）mA。
						A2	电压输出（1～5）V、（0～5）V
						A3	电压输出（0～10）V
						MS1	RS232接口(限A、B、C尺寸)
						MS2	RS485接口
电源规格							V0	100～240V AC 50/60 Hz
							V1	10～24V AC 50/60 Hz；10～24V DC

注① ：不能同时选装变送和通讯功能：

D尺寸受端子数限制，选择了外供或第3报警时不能再选择变送或通讯；

注②：XSC8输入信号及量程范围对照表：

输入信号	量程范围	输入信号	量程范围	输入信号	量程范围	输入信号	量程范围
Pt100	-200~850℃	G53	-50~150℃	N	-270~1300℃	钨5-钨铼26	0~2310℃
cu100	-50~150℃	K	-270~1372℃	E	-270~1000℃	直流电流	0~10mA，0~20mA
cu50	-50~150℃	S	-50~1768℃	J	-210~1200℃	直流电流	4~20mA
BA1	-200~650℃	R	-50~1768℃	T	-270~400℃	毫伏	0~5V，1~5V
BA2	-200~650℃	B	250~1820℃	钨铼3-钨铼25	0~2310℃	毫伏	-100~100mV

主要型号有：

XSC8-AH-T2CA1B1A1V0	XSC8-AH-T4CA1B1MS2V0	XSC8-AH-T4CR1MS2V0	XSC8-AH-A1MS2V0	XSC8-AHCA1V1
XSC8-AS-T2CA1B1A1V0	XSC8-AS-T4CA1B1MS2V0	XSC8-AS-T4CRB1MS2V0	XSC8-AS-A1MS2V0	XSC8-ASCA1V1
XSC8-B-T2CA1B1A1V0	XSC8-B-T2CA1B1MS2V0	XSC8-B-T2CQB1MS2V0	XSC8-B-A1MS2V0	XSC8-B-A1V1
XSC8-CH-T2CA1B1A1V0	XSC8-CH-T2CA1B1MS2V0	XSC8-CH-T2CQB1MS2V0	XSC8-CH-A1MS2V0	XSC8-CHMS2V1
XSC8-CS-T1CA1B1A1V0	XSC8-CS-T1CA1B1MS2V0	XSC8-CS-T1CA3B1MS2V0	XSC8-CS-A1MS2V0	XSC8-CSA1V1
XSC8-D-T2CA1B1A1V0	XSC8-D-T2CA1B1MS2V0	XSC8-D-T2CA3B1MS2V0	XSC8-D-A1MS2V0	XSC8-D-MS2V1
XSC8-E-T2CA1B1A1V0	XSC8-E-T2CA1B1MS2V0	XSC8-E-T2CA3B1MS2V0	XSC8-E-A1MS2V0	XSC8-E-1A1V0
