苏州迅鹏：电动阀门用XSH操作器

XSH-AS-IIIDKG1V0

XSH-BIIIDKG1V0

XSH-AS-IIIT1B1S2DKG1V0

XSH-BIIIT1B1S2DKG1V0

XSH-ASRIIS2DKG2V0

XSH-BRIIS2DKG2V0

XSH-ASIIIT2B1GS2DKG1V0

XSH-BIIIT2B1GS2DKG1V0

XSH-ASVIDKG2V0

XSH-BVIDKG2V0

XSH-ASWIT2B1S2DKG1V0

XSH-BWIT2B1S2DKG1V0

XSH-

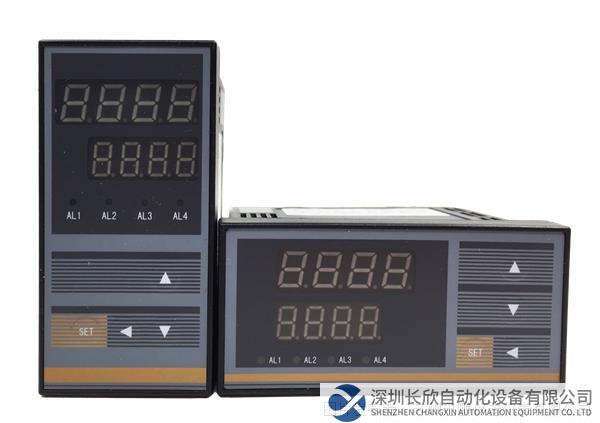

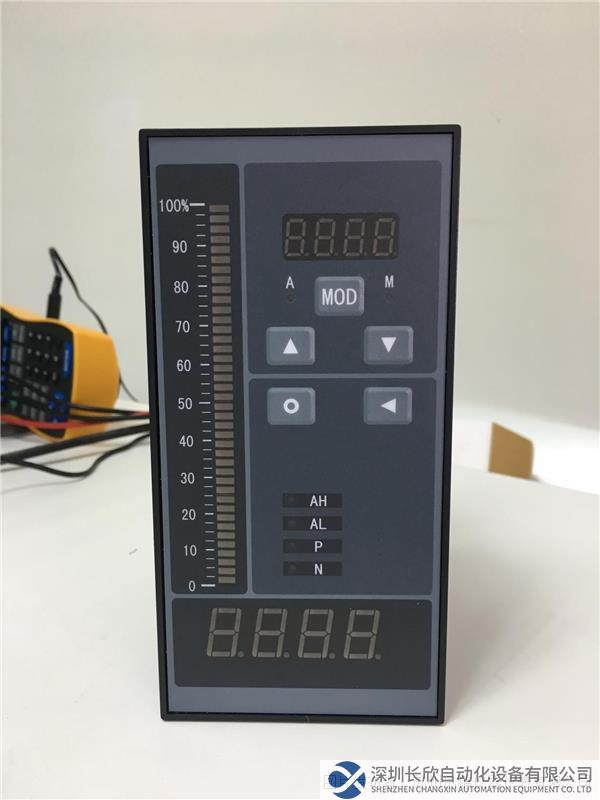

4位LED（测量/反馈值）+ 4位LED（调节输入值）显示；0.2级显示精度；测控速度0.4秒

外形尺寸

AS

80×160×125 开孔尺寸：76×152

B

96×96×112 开孔尺寸：92×92

测量/反馈输入信号

E

热电偶 K、S、E、T

R

热电阻 Pt100

I

直流电流（4-20）mA、（0-10）mA、（0-20）mA

V

直流电压（0-5）V、（1-5）V、（0-10）V

W

电位器

调节输入信号

I

直流电流（4-20）mA、（0-10）mA、（0-20）mA

V

直流电压（0-5）V、（1-5）V

操作输出信号（电流输出分辨率1/3000；负载能力600Ω）

I

电流输出（4-20）mA、（0-10）mA、（0-20）mA

R

2点继电器输出，正/反转控制

Q

电流输出和继电器输出同时具备

报警（选件）（250V AC/3A,阻性负载）

T1～2

2点继电器报警输出（限操作输出信号为I型仪表）

外供电源（选件）

B1

24V±5% 50mA以下

B1G

24V±5% 100mA以下

B2

12V±5% 50mA以下

B2G

12V±5% 100mA以下

B3

精密电源，一般为10V±2%，30ppm，100mA以下

通讯（选件）（通讯速率：2400、4800、9600、19200）

（通讯地址：0-99）

S1

TC ASCII协议 RS232

S2

TC ASCII协议 RS485

开关量输入控制（选件）

D

1点外部开关量输入控制手动/自动状态

手动/自动状态输出（选件）

K

1点继电器输出，250V AC/3A，阻性负载

跟踪/变送输出（选件）

（分辨率：1/3000；负载能力：600Ω）

G1

电流输出(4-20)mA、(0-10)mA、(0-20)mA

G2

电压输出(1-5)V、(0-5)V、（0-10）V

电源规格

V0

100-240V AC 50/60 Hz
