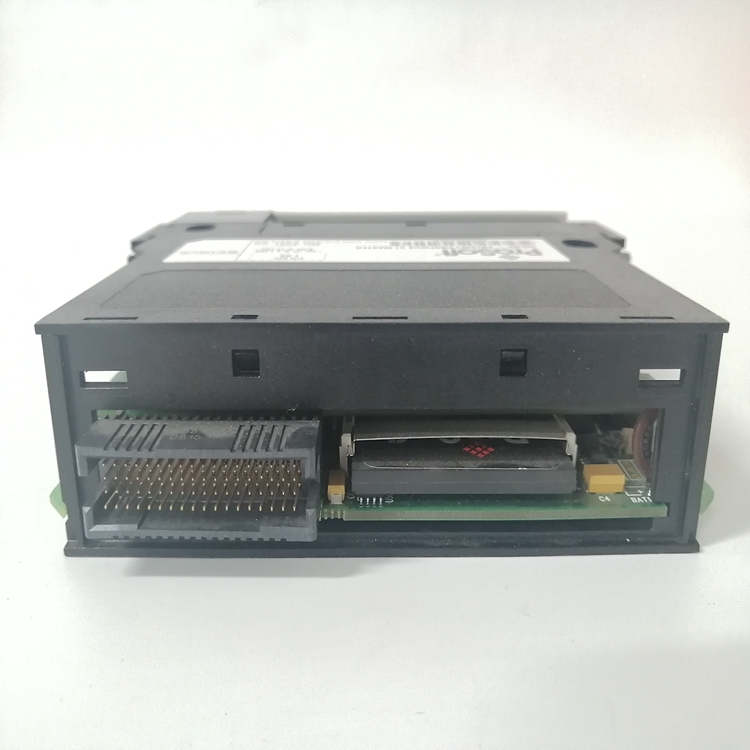

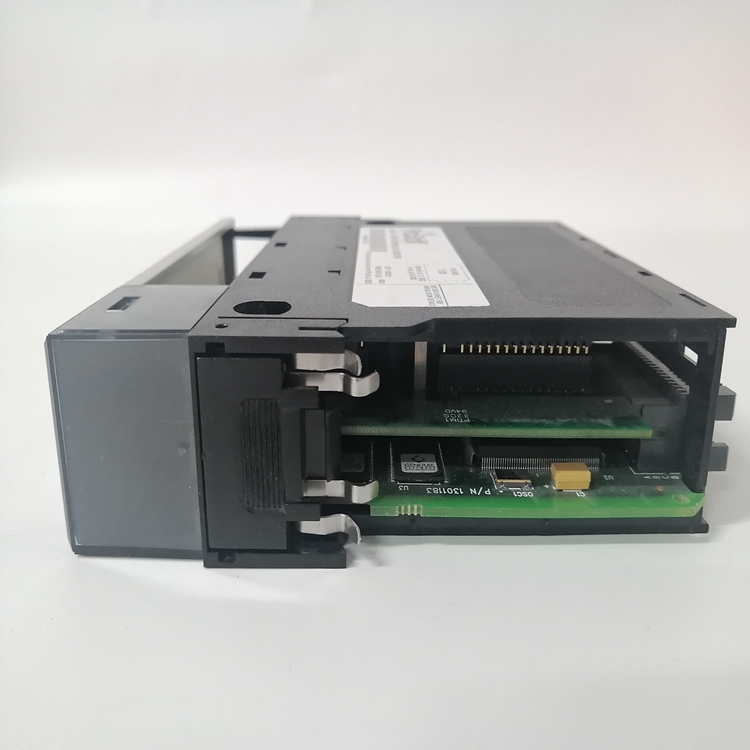

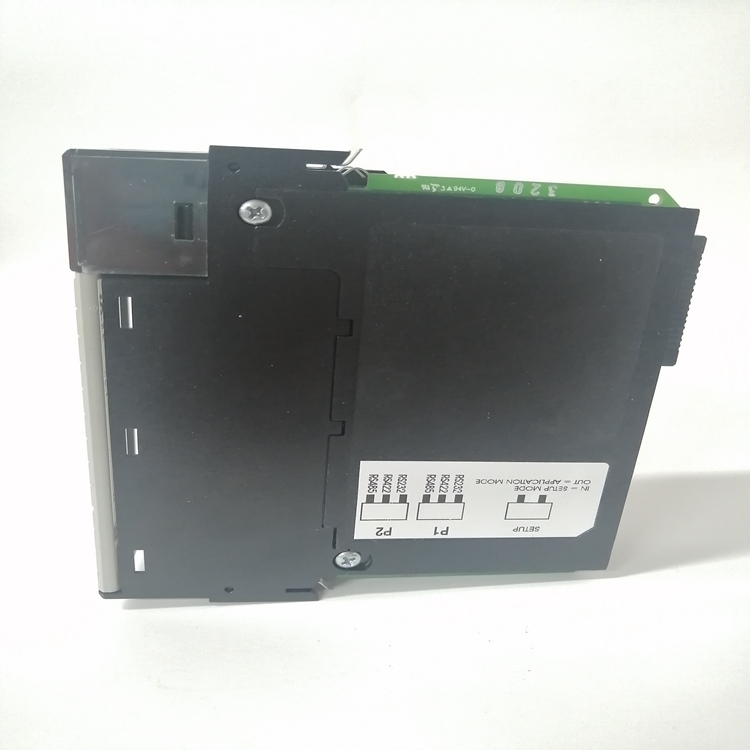

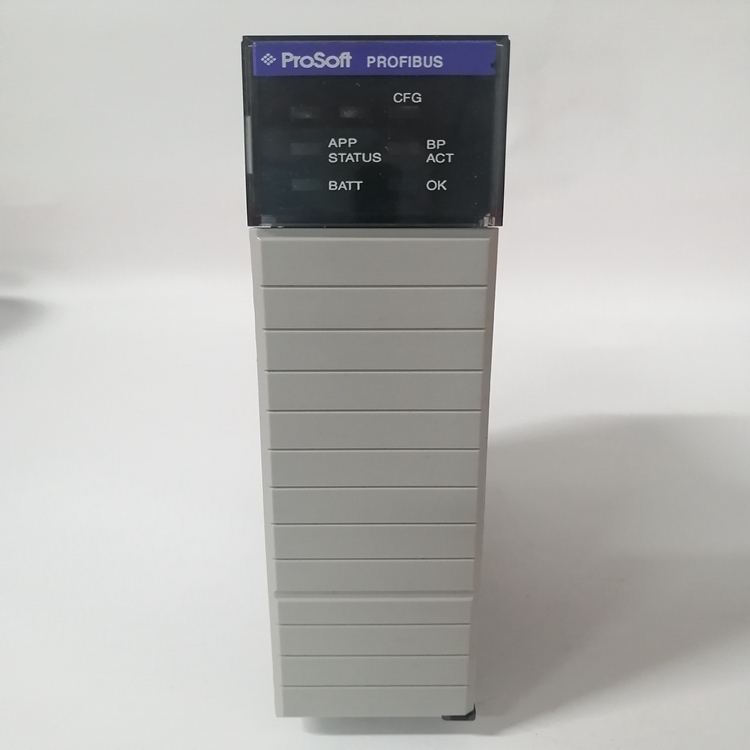

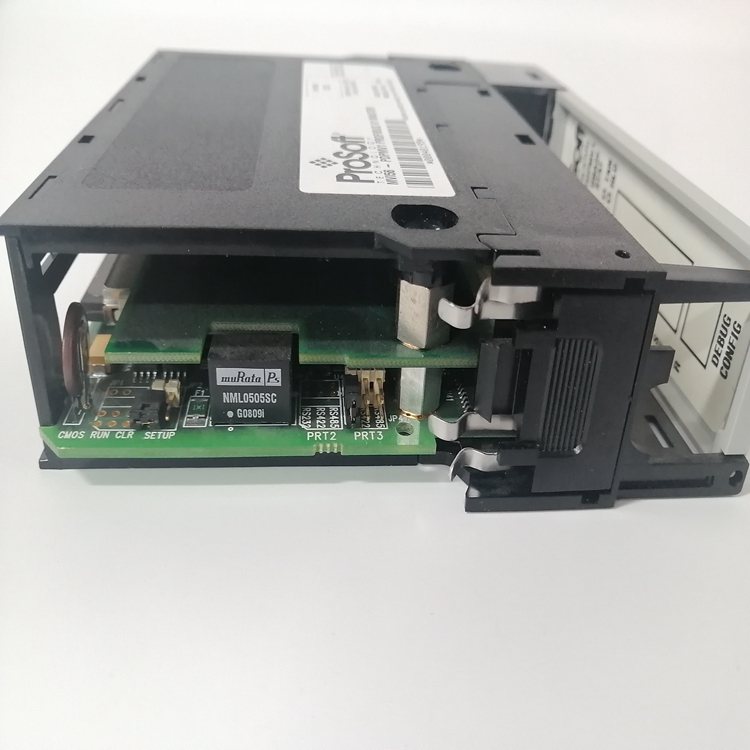

PROSOFT MVI56-PDPS

MVI56 PROFIBUS DP从站

通信模块允许罗克韦尔自动化

ControlLogix I/O兼容处理器与接口

使用PROFIBUS DP主设备可轻松实现。

功能和优点

PROFIBUS DP从属协议驱动程序支持

PROFIBUS V0从站实现，提供强大的

模块和之间的数据传输能力

罗克韦尔自动化ControlLogix处理器。使用者

可配置数据映射和DP端口操作

该接口易于使用，数据传输功能强大

工具

MVI56模块配置/调试串行端口

将PC连接到模块，

监控和故障排除（包括串行电缆

产品装运）。在PC上编辑后

配置文件下载并存储在MVI56上

单元

PROFIBUS DP从站可访问装置的

输入和输出图像，最多244字节的输入

和输出数据，总共最多400字节。

这些输入和输出数据块由

inRAx模块数据存储器中的用户

最大的灵活性和数据传输

协议。

一般规范

•单插槽–1756背板兼容

•模块被识别为输入/输出

模块，可以访问处理器内存

处理器和模块之间的数据传输

•梯形逻辑用于数据传输

模块和处理器。包括示例梯形图文件。

•从配置文本中获得的配置数据

文件下载到模块。示例配置文件

包括

•本地或远程机架
