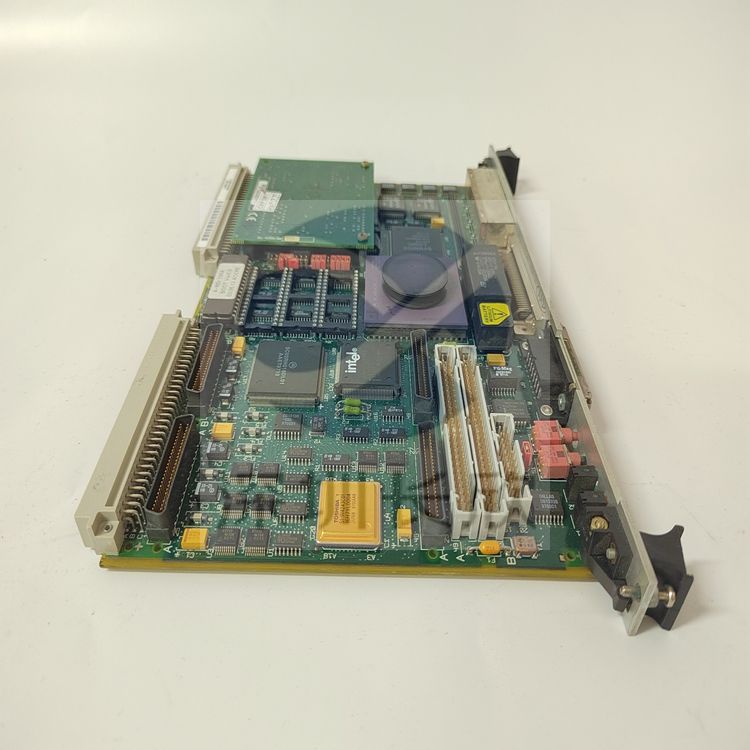

MOTOROLA MVME6100-0163

医学成像

医学成像应用，如核医学(NM)，正电子发射断层扫描(PET)，磁

磁共振成像(MRI)、x射线和计算机断层扫描(CT)需要进行密集的图像处理，

操作和算法密集型计算可以从2eSST协议的VMEbus增加8倍中受益

转移率。凭借MVME6100系列能够与现有的VMEbus背板和主板一起工作，oem

可以提高他们的整体系统性能，同时保护他们的软件和硬件投资。的

性能优越的MVME6100系列还有助于oem厂商减少所需的嵌入式卡总数

一个医学成像应用程序，使空间问题不再是一个因素。

向后兼容性MVME6100系列继续提供从摩托罗拉嵌入式控制器迁移路径的方向

如MVME2300/MVME2400和摩托罗拉的sbc，如MVME2600/2700到一个单一的平台。

MVME6100系列与MVME5100和MVME5500系列一样，融合了摩托罗拉的最佳功能

嵌入式控制器和sbc使oem能够在相同的基础平台上支持不同的I/O要求;

简化零件号维护，技术专长要求和节约。

MVME6100系列为客户提供从MVME2300, MVME2400, MVME2600，

MVME2700, MVME5100和MVME5500板，使它们能够利用MPC7457等功能

处理器，DDR内存，千兆以太网，PCI-X和2eSST。

PCI扩展

MVME6100具有32/64位，33/66MHz的PCI连接，以支持PCI扩展运营商，如摩托罗拉

PMCspan。

P2 I/O模式

与MVME5100和MVME5500系列一样，MVME6100系列支持两种跳线可配置的P2 I/O模式:

PMC模式和IPMC模式。PMC模式向后兼容MVME2300/MVME2400和

MVME5100/MVME5500 PMC模式。在PMC模式下，PMC插槽1有64个引脚，PMC插槽2有46个引脚

P2可用于PMC后置I/O。在IPMC模式下，MVME6100系列支持传统的MVME761或MVME712M

当IPMC761或IPMC712 PMC卡在PMC插槽1中填充时，I/O模块(具有有限的PMC I/O)。在这个

配置时，PMC插槽2包含一些为扩展SCSI保留的信号。

IPMC模块

IPMC761和IPMC712是可选的PMC附加模块，使用后向兼容上一代摩托罗拉产品(如IPMC模式下的MVME2600/MVME2700和MVME5100/MVME5500)

MVME761或MVME712M过渡模块。IPMC模块提供后置I/O支持:

•一个单端超宽SCSI端口

•一个并口

•四个串行端口(两个或三个异步和一个或两个同步/异步，取决于模块)

通过此PMC卡配置，仍然可以使用一个PMC插槽来为OEM产品定制提供支持。以上翻译结果来自有道神经网络翻译（YNMT）· 通用场景
