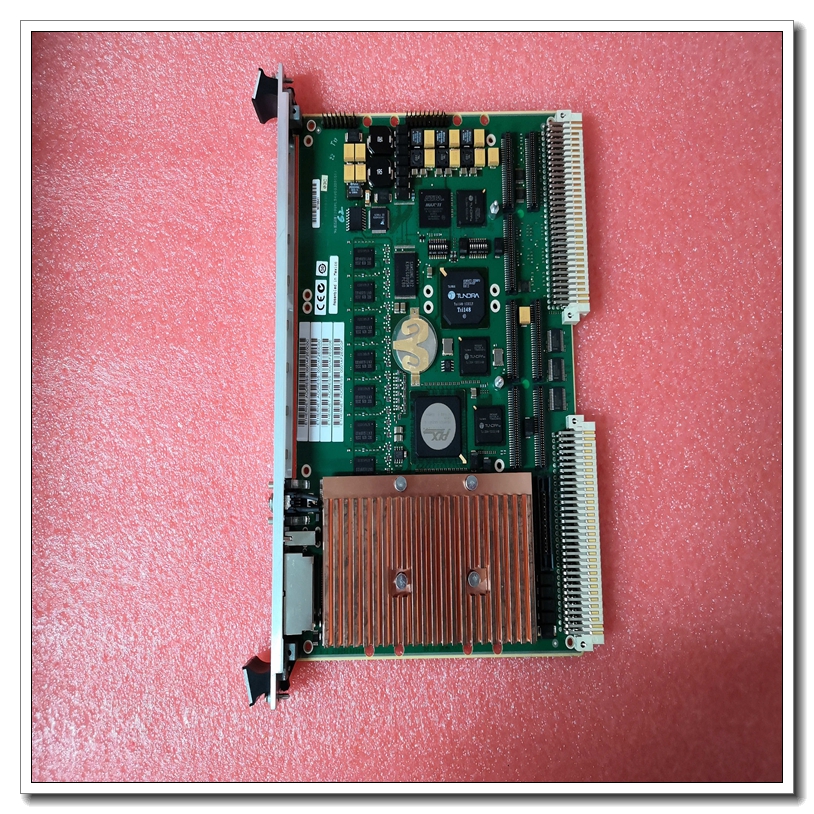

MOTOROLA MVME2301-900

需求

这些板的设计符合国际标准的要求

以下文件:

【VME64规范

【EIA-232- d串行接口规范

【SCSI规格

【工业包装规范

特性

【MC68060的时钟频率为60mhz;的

MC68LC060时钟频率为64mhz。

【4.8.16 mb具有夹层奇偶校验保护的DRAM

模块，或4、8、16、32或64MB ecc保护DRAM

【128KB带电池备份的SRAM

【两个JEDEC标准32针DIP PROM插座

【一个Intel 28F016SA 2M × 8带写闪存设备

保护(可选)

【FAIL、RUN、SCON和保险丝状态指示灯

【8K × 8非易失性内存(NVRAM)和每日时间(TOD)】

带备用电池的时钟

【RESET和ABORT开关

【四个32位嘀嗒计时器和看门狗计时器

mc2芯片ASIC)用于周期性中断

【两个32位嘀嗒计时器和看门狗计时器

VMEchip2 ASIC)用于周期性中断

【8个软件中断(适用于具有以下版本的MVME172)

VMEchip2)

1 - 8

单板级硬件描述

❏I / O

—可选SCSI Bus接口，与DMA连接

—4个串口，带EIA-232-D接口(串口)

控制器为Z85230芯片)

—可选以太网收发接口，支持DMA

—两个IP接口，采用双通道DMA

【VMEbus接口

—VMEbus系统控制器功能

- VMEbus接口到本地总线(A24/A32);

D8/D16/D32 (D8/D16/D32/D64 BLT) (BLT = Block

转让)

-本地总线到VMEbus接口(A16/A24/A32，

D8 / D16 / D32)

- VMEbus中断器

- VMEbus中断处理程序

-处理器间通信的全局CSR

- DMA用于快速本地内存- VMEbus传输

(a16 / a24 / a32, d16 / d32, d16 / d32 blt)以上翻译结果来自有道神经网络翻译（YNMT）· 通用场景
