GE IS200TBTCH1CBB 燃机卡

IS200TBTCH1C技术规范

兼容性PTCC I/O包

Simplex Pack Twelve的输入

使用手册GEH-6721G Mark VIe控制系统指南第二卷

制造商美国通用电气公司，通用电气工业系统

型号热电偶输入

DC型连接器数量2

零件号IS200TBTCH1C

系列标记VIe

系统应用程序类型Simplex

产品描述

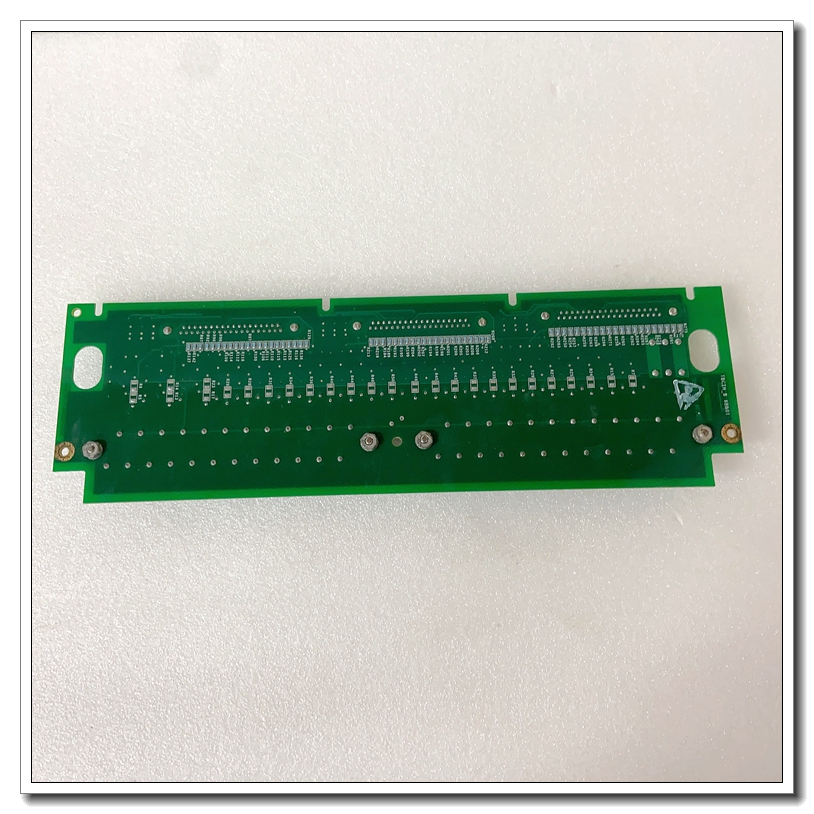

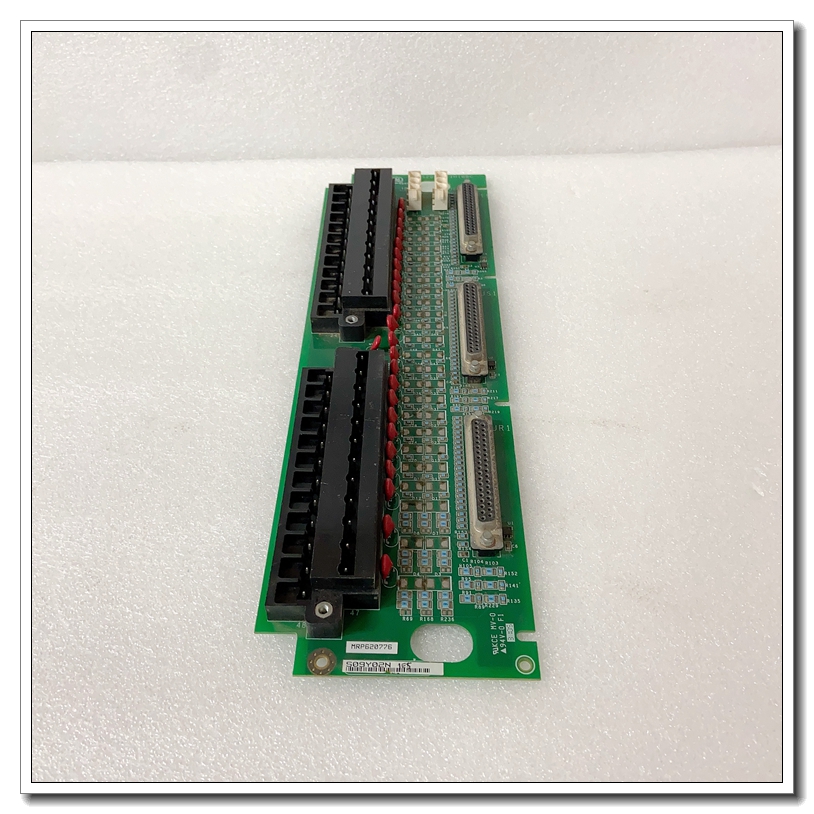

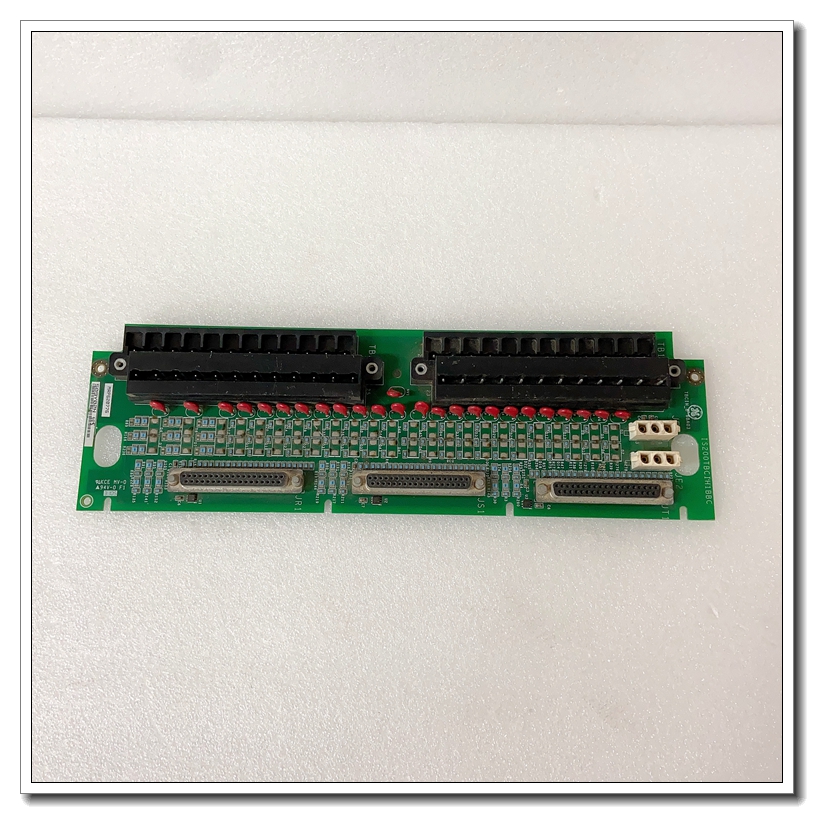

热电偶输入（TBTC）端子板IS200TBTCH1C是通用电气公司生产的Mark VIe系列的一部分。该板将接受T、S、K、J和E主要二十四种热电偶输入。如果该板与PTCH2板一起用于单工系统，则该板可接受附加的三个热电偶输入，标记为R、B和N。有两个TBTC型号，该型号为IS200TBTCH1C，表示它有两个直流型连接器，仅用于单工应用。该板将使用两个PTCC组件，因此允许24个输入。

当连接IS200TBTCH1C板作为Mark VIe系列的一部分时，所使用的I/O包将直接校正到TBTC J型连接器中，所需的电缆也将取决于板所需的冗余级别。该板的一个特点是该板上的热电偶输入可以不接地或接地。输入距离涡轮机控制面板的距离可达九百八十四英尺。该设备上连接的I/O处理器将对单个热电偶输入执行模数线性化和转换。

IS200TBTCH1C板的热电偶输入可支持从负8伏到高达正45伏的宽输入范围。该板具有冷接点，其工作温度可能在负22华氏度至149华氏度之间。冷接点或CJ信号可通过进入信号空间进行监测。
