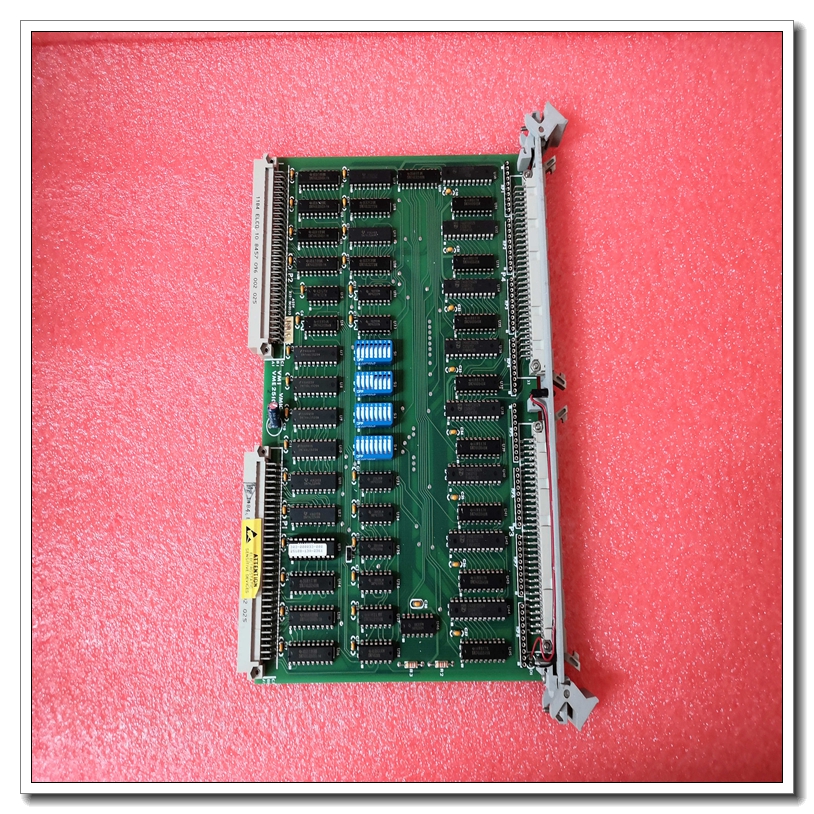

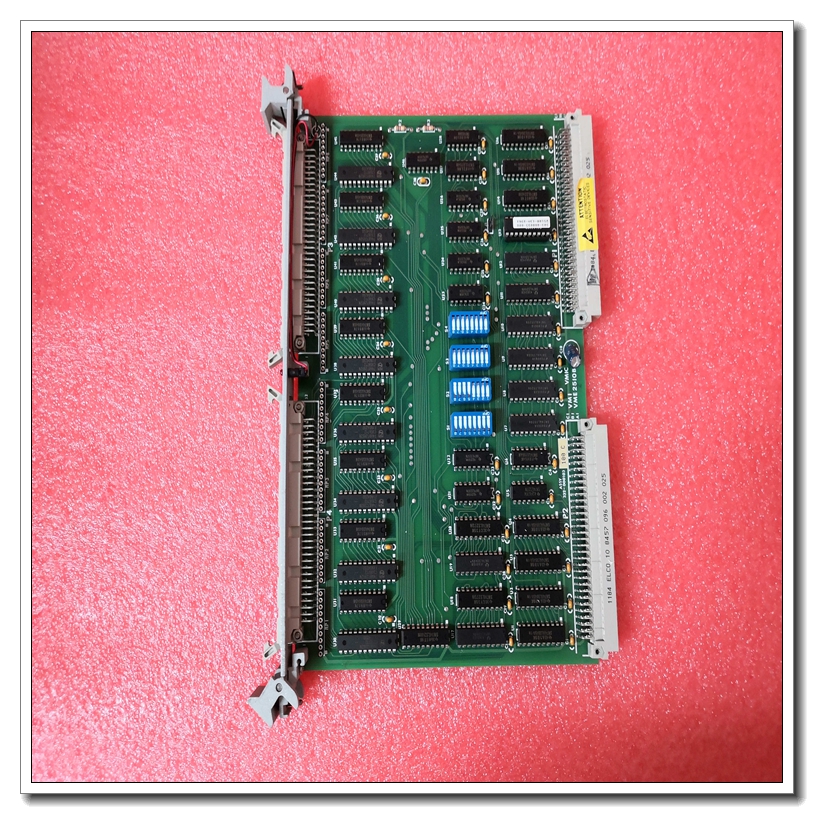

VMIVME-3122-020

VMIVME-3122是VMIC广泛的模拟输入/输出系列的成员

VMEbus的产品。16位数字分辨率，程控增益，

可选择转换率，并自动扫描64差动或单端

模拟输入，VMIVME-3122提供卓越的动态范围和模拟

输入通道密度。支持多种操作模式，包括

自动扫描，数据突发和外部同步。这块板被设计成

接口直接与VMIC的信号调理板线数字化

热电偶，rtd和应变片的输出。

可以下载单个通道增益以在扫描操作期间使用，或者

该板可以配置为所有通道通用的固定增益。

多个单板可以同步在一起，最多可以同步16个单板

同时启动每个扫描。一个间隔定时器，总线中断器，通道

计数器和Midscan/Endscan标志简化了对双通道内数据的监控

端口数据缓冲区。可以从VMIVME-3122中受益的系统应用程序

功能包括工厂自动化，过程控制，数据采集系统，

训练模拟器和实验室仪器。

以下简要概述了主要特性，说明了灵活性和

VMIVME-3122提供的性能:

•16,32或64差分或单端模拟输入

•16位A/D转换

•381赫兹至100 kHz可选择的扫描率为高性能选项，381赫兹

到50千赫的标准性能选项

•可编程增益x1或x10

VMIVME-3122高性能16位模数转换器板

14

VMIVME-3122的特点(续):

•A/D转换器范围为±2.5 V，±5v，±10v, 0至+ 5v, 0至+ 10v

•可编程通道增益

•16至1,024字双端口数据缓冲区

•短I/O (A16)，标准(A24)或扩展(A32)数据空间的操作

•可编程通道块大小和缓冲区大小

•可选的低通输入滤波器

•连续和突发工作模式

•自由运行或外部/内部触发

•Midscan或Endscan指示总线中断器

•可编程间隔定时器定时数据爆发

•从VMIC信号调理板直接布线

•初始化后复位在自动扫描模式增益= x1

功能描述

VMIVME-3122(第15页上的图1)是高分辨率的16位64通道

用于VMEbus系统的模拟扫描和数字化输入板。

双端口数据存储器，板载计时器，自动控制增益和

可编程总线中断使VMIVME-3122支持广泛的模拟

输入流量，与最小的主机处理器的参与。

模拟输入被扫描并顺序数字化。数字值存储在

一个双端口数据缓冲区，可以在任何时候从VMEbus访问。的增益

每个通道可以单独编程，也可以在软件中设定为固定

所有信道共有的增益。通道增益是软件可选的x1或x10。

A/D转换器电压范围为±2.5 V，±5v，±10v, 0至5v，可跳线选择

0 ~ 10v。

当系统或程序复位发生时，板在64通道中初始化

自动扫描模式在100千赫的速率和所有通道增益初始化为统一

(x1)。复位操作后，程序可以选择定时突发或触发突发

模式，并且可以根据需要修改块大小、缓冲区大小和通道增益。

通道块可调为1、8、16、32或64通道，以及数据缓冲区大小

可以以二进制增量从16到1,024个数据字进行选择。

在标准性能模式下，单板复位后必须重新编程

50千赫的扫描速率必须将值$00F7写入相对地址

0006美元。

定时数据爆发由一个间隔计时器控制，它可以提供重复的或

单次爆发间隔可达687秒。一次爆发可由6个

8到1024通道样本。的中间或末尾可用一个数据就绪标志

扫描，中断请求可以与标志同时生成。的

中断也可以在获得特定数量的样本后启动。以上翻译结果来自有道神经网络翻译（YNMT）· 通用场景

以下为该句多个翻译结果：

中断也可以在获取特定数目的样本之后启动。

中断也可以在采集了特定数量的样本后启动。

中断后也可以启动已获得特定数量的样本。
