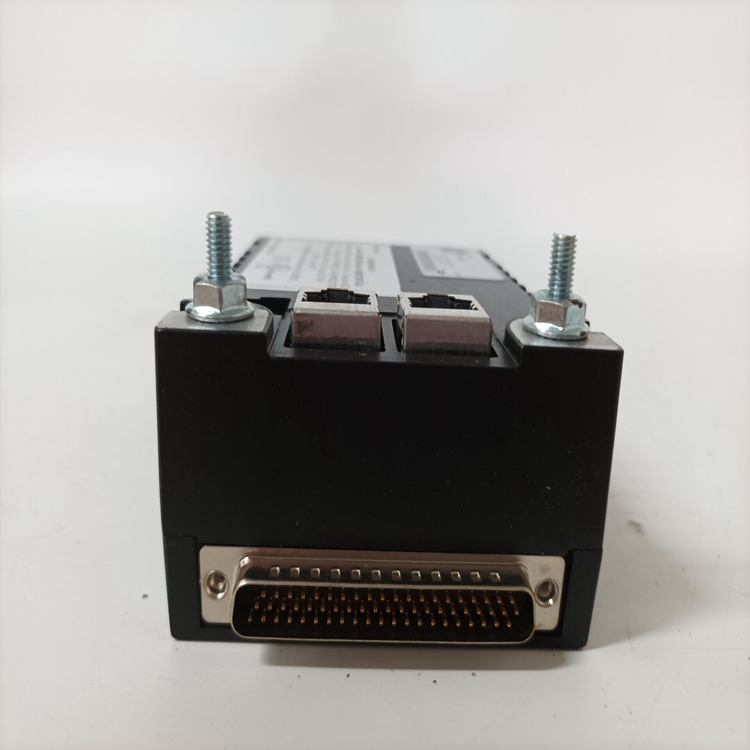

GE IS220PDIOH1B

IS220PDIOH1B技术规格

部件编号is220pdioh1b

系列标志VI

制造商通用电气

2以太网接口

额定电压28.0 V

尺寸:宽4.5英寸x宽3.5英寸x宽2.25英寸

体重2磅以下。

触点电压输出32.0 Vdc

产品描述

IS220PDIOH1B单元是通用电气Speedtronic Mark VI/VIe/VIeS燃气轮机控制模块的离散I/O包部分，附件组合批准用于危险场所。当IS220PDIOH1B型号在所选系统中工作时，它与多个端子板一起使用;所使用的一些端子板的标签如下:

ISx0yTDBSH2A

ISx0yTDBSH8A

ISx0yTDBTH2A

ISx0yTDBTH8A

这些终端板扩展了PDIO包的功能，因为以前的PDIO包只能与两个附件终端板一起工作。端子板被标记为本质安全装置继电器触点端子板。

该单元包含两个以太网端口，一个本地处理器和一个数据采集板，用于GE Mark VI Speedtronic系列。2004年推出的Mark VIe I/O包的电子技术已经过时了。IS220PDIOH1B的前面板包括用于设备电源的两个以太网端口的LED指示灯和一个“attn”LED。额外的led与继电器连接有关。

IS220PDIOH1B的最小额定电压为27.4 VDC，而标称额定电压为28.0 VDC。该装置及其相关端子板有必须遵循的特定现场接线连接说明，包括电线尺寸和螺钉扭矩。

在IS220PDIOH1B上使用TDBS或TDBT板时，有24个现场端子。所有的正极都被标记为接触润湿输入。模型上的每个端子在负极和正极之间都是不同的。有关终端的更多信息，请参阅上述数据表的最后一页。

关于IS220PDIOH1B的常见问题

什么是IS220PDIOH1B型号?

IS220PDIOH1B型号是一个离散输入/输出(I/O)模块或包。它与ISx0yTDBS2A/TDBSH8A或ISx0yTDBTH2A/TDBTH8A一起使用。

与ISx0yTDBS_8A/TDBT_8A附件板相比，PDIOH1A上使用的标准IS200TDBT/TDBS板有什么区别?

这两种模型之间没有极端的差异。端子板都用于危险应用，并被标记为本质安全设备与实体参数。危险的地方，其中两个终端板将被使用是略有不同，但具有相同的功能。

IS220PDIOH1B型号可用于哪些危险场所?

IS220PDIOH1B型号可用于Class I, Division 2, Group A/B/C/D, Class I, Zone 2, Group IIC和ATEX Zone 2, Group IIC。对于所有的认证标准，请参阅完整的GEH-6725手册。以上翻译结果来自有道神经网络翻译（YNMT）· 通用场景
