GE IS200GGXDG1A

产品说明

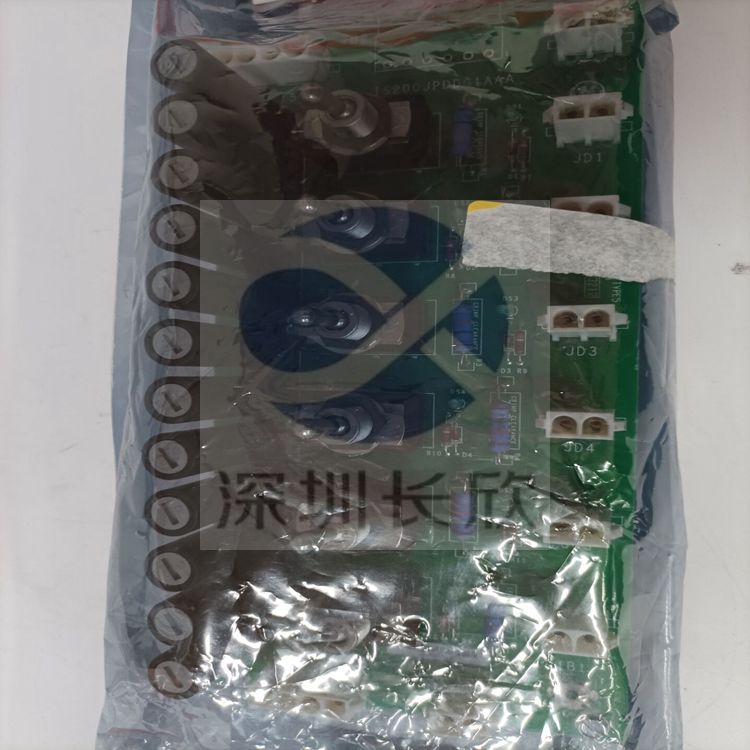

IS200GGXDG1A是通用电气Mark VI系统的一个板组件。此板的功能与扩展器二极管源板相同。该板提供BICI板和动态制动电路之间接口所需的光纤和模拟反馈硬件。

IS200GGXDG1A安装在控制柜内。门控命令和状态信号使用RS-422收发器接口。IS200GGXDG1A使用来自GDPA板的电源（高频）。该板的七个插入式连接器用于接地。

IS200GGXDG1A的表面安装了多个部件。这包括3个LED指示灯、6个3端子接头、15个测试点、3个2端子接头和一个4针接头。该板还有一个J1和J2连接器（分别为20引脚和6引脚），用于连接北约和GDPA板，以及一个与BICI接口的50引脚连接器。

IS200GGXDG1A使用伯格和跳线。Berg跳线用于负载电阻器的选择。跳线控制选择性接地。在典型的操作配置中，E1和E4将被跨接在一起，E2和E5将被跨接到一起，并且E3和E6将不被跨接到一起。E7始终与机箱相连。

有关IS200GGXDG1A的更多信息，包括有关应用数据、测试点、可调硬件、I/O连接器的信息，以及有关更换程序和处理注意事项的重要信息，可在GE数据表、用户指南和手册中找到。在开始任何更换之前，请参考这些内容。
