VMIVME-7459通过P2连接器接收并传递IDE信号，

从SBC通过背板布线。要使用P2配置

必须使用支持后端I/O布线的背板，以及

64芯电缆组件（VMIC型号VMIVME-VMXC-2或

VMXC-3）。第10页上的图4是安装说明。这个

电缆是VMIVME-7459的一个选项。

安装SBC和VMIVME-7459时，必须在

连续槽。在某些情况下，系统可能需要更长的电缆。

该电缆可用作（VMIC型号VMIVME-VMXC-7），见图5

第11页。

与SBC的P2连接涉及以下板配置：

1.确保SBC配置为将信号路由至P2连接器（一些

SBC需要跳线将IDE信号路由到背板）。请参阅

产品配置和安装手册。

2.将SBC插入所需插槽。

3.将VMIVME-7459插入所需插槽。

4.将64芯电缆组件安装到背板后部。电缆

必须连接到两个插槽的后部I/O罩P2连接器，一个

另一个连接到VMIVME-7459 P2连接器。

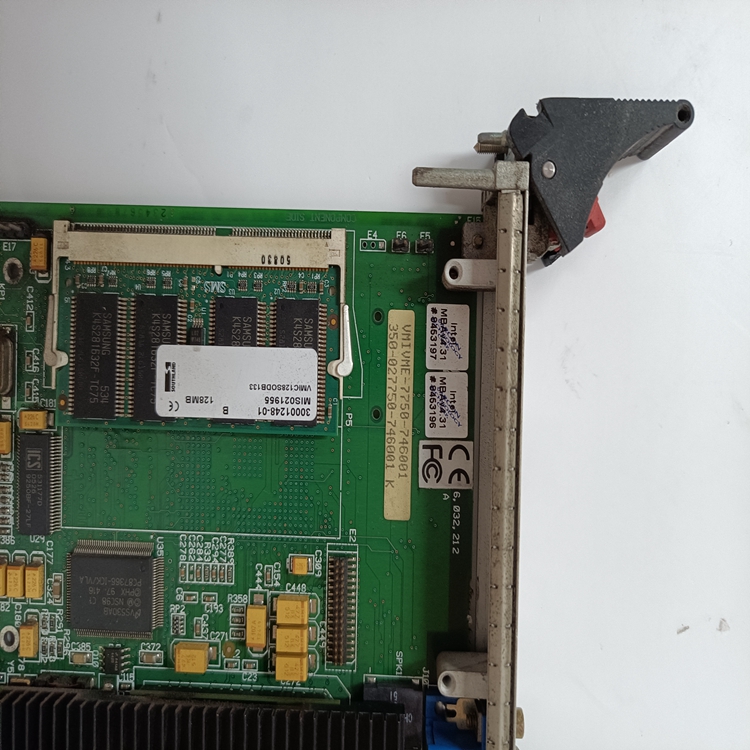

VMIVME-7750 VMIVME-7750-746001 350-027750-746001 K (4).jpg
