GE IC695CHS012 RX3i通用背板

GE  IC695CHS012  RX3i通用背板

GE  IC695CHS012  RX3i通用背板

GE  IC695CHS012  RX3i通用背板

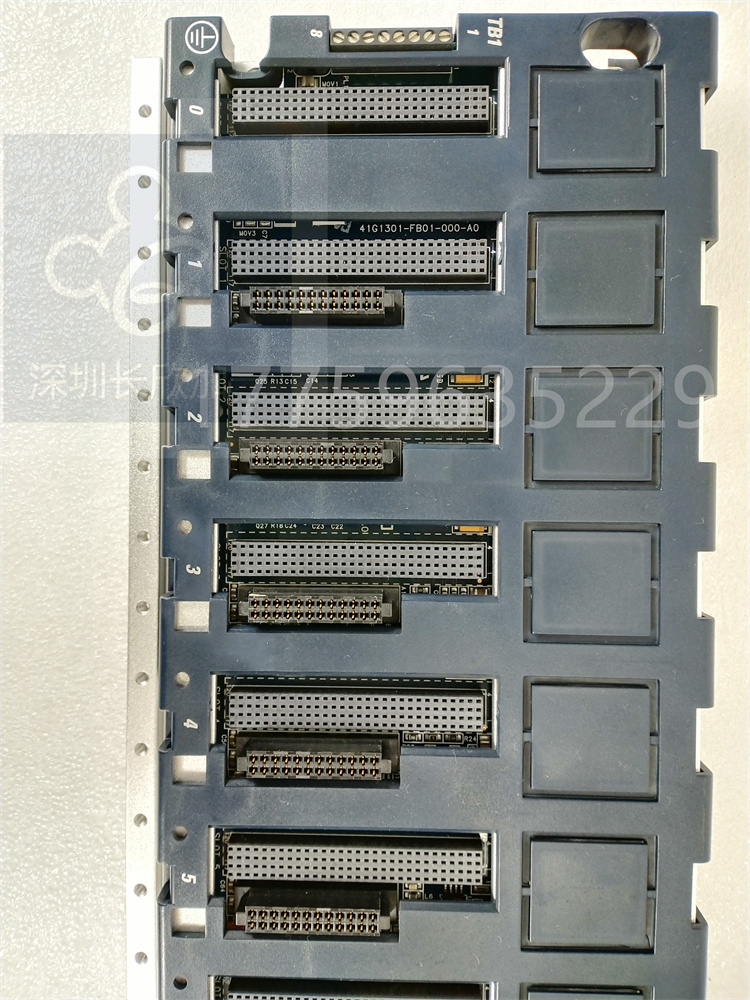

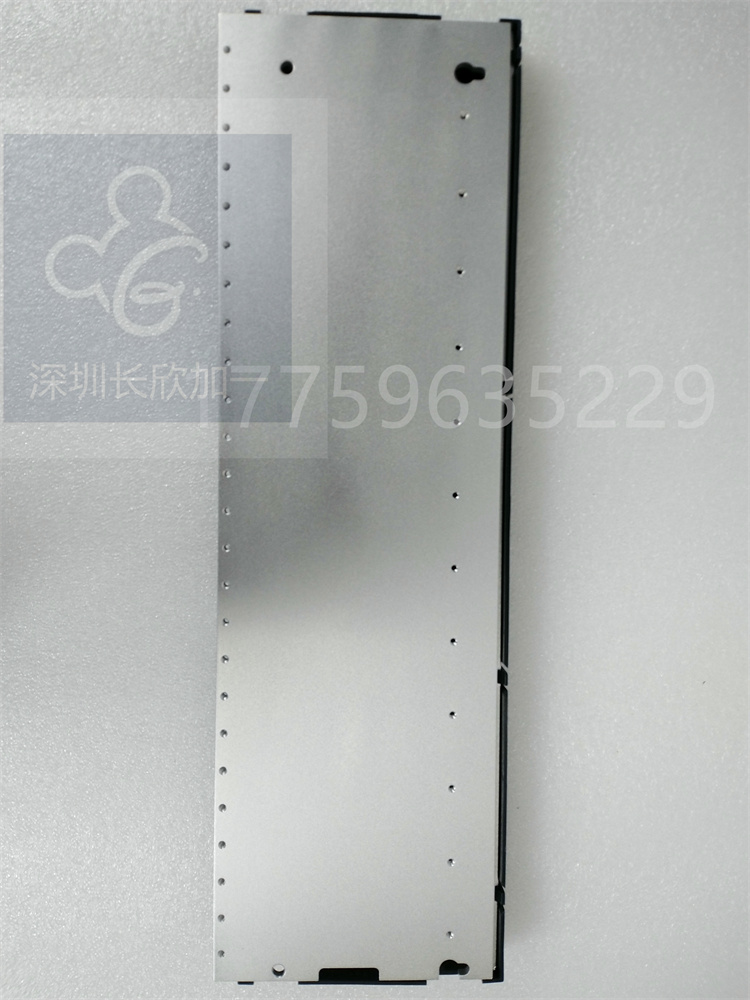

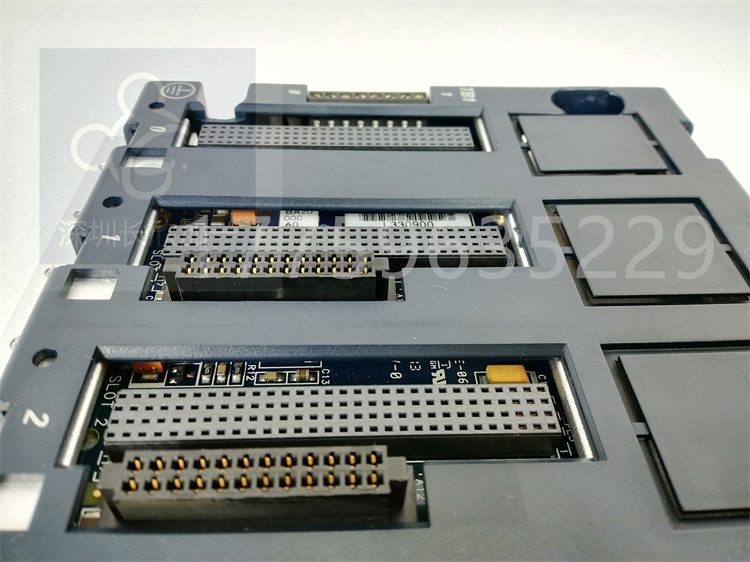

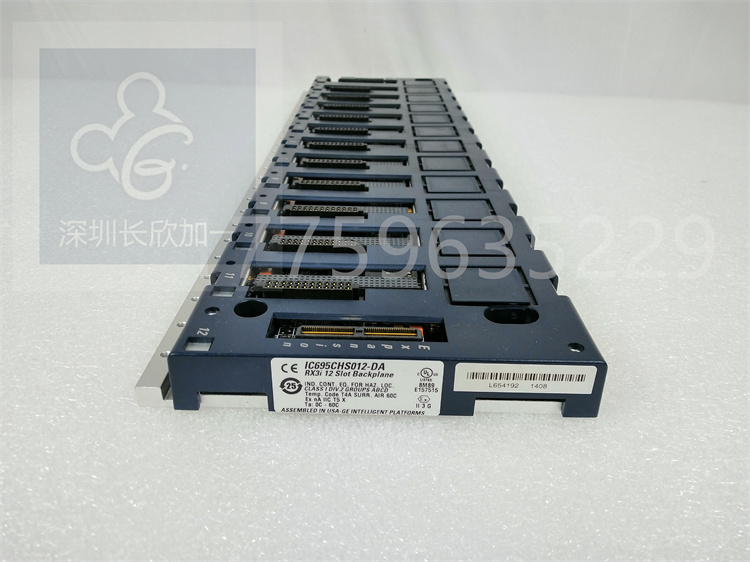

IC695CHS012 是 PACSystem RX3i 通用背板。该背板有 12 个插槽，

支持高速外围组件互连(PCI)和串行总线连接。背板是必要的组件，因为它为 RX3i 模块和连接提供了外壳。

它还承载着模块之间进行内部通信的通信总线。

IC695CHS012 在 3.3 V 直流电压下的功耗为 600 mA，在 5 V 直流电压下的功耗为 240 mA。

它的物理尺寸为 18.01 x 5.57 x 5.80(457.5 x 141.5 x 147.32)，支持水平安装。

它可安装在具有 IP20 / NEMA/UL 1 类保护等级的外壳内。为实现自然冷却和促进充分的空气流通，

背板必须在硬件的所有侧面留出 102 毫米或 4 英寸的间隙。为满足 ATEX 2 区危险区域的要求，

品牌：

通用电气GE

是否支持加工定制：

否

操作系统：

变频器

规格：

51

特点：

高效节能

系统功能：

强悍

系统环境：

稳定

颜色：

跟随系统

用途范围：

工业自动化

数量单位：

1个

标准电压：

15

充电电流：

1.70

适用类型：

机器人

额定容量：

2651

外形尺寸：

30

IC695CHS012 必须安装在 IP54 或更高的外壳内，其机械强度必须能承受 3.5 焦耳的冲击能量。

IC695CHS012 支持模块热插拔或在通电情况下可拆卸和插入。

这提供了一个明显的优势，因为它有效地减少了停机时间，

并允许在不影响所附控制器和模块当前工作模式的情况下进行模块更换和完整性验证等维护活动。

此外，该背板还支持安装控制器底座和以太网扩展底座等可选底板。

IC695CHS012 背板配有一个 TB1 端子板，可用于端接可选的外部 24VDC 电源，供某些 IC693 和 IC694 模块使用。

建议使用 AWG 14-22 号单线。

IC695CHS012 背板在 5 伏直流电压下的内部额定电流为 240 毫安，在 3.3 伏直流电压下的额定电流为 600 毫安。

背板必须水平放置，四边至少需要 102 毫米(4 英寸)的空间，以便正常运行和风冷。

IC695CHS012 通用背板支持的输入端子使用 14 至 22 AWG 的单根导线。

插槽 7 和 8 中的端子通常用于隔离外部电源。IC695CHS012 背板中的每个插槽都可配置用于接收不同的组件，

例如，直流电源可连接到一个插槽，而交流电源则用于两个插槽。

IC695CHS012 有多少插槽?

IC695CHS012 是 12 插槽背板。

该背板支持模块热插拔吗?

支持。该背板支持热插拔功能，可延长控制系统的正常运行时间。

IC695CHS012 的功耗是多少?

IC695CHS012 在 3.3 V 直流电压下的功耗为 600 mA，在 5 V 直流电压下的功耗为 240 mA。
