GE DS200ITXDG1ABA 燃气轮机控制系统

GE  DS200ITXDG1ABA  燃气轮机控制系统

GE  DS200ITXDG1ABA  燃气轮机控制系统

GE  DS200ITXDG1ABA  燃气轮机控制系统

品牌：

GE

产品名称：

模块

适用范围：

工业

加工定制：

否

系统环境：

恒温

电压：

90

规格：

标准

电流：

19

内存：

125

压力：

30

数量：

1

系统：

PLC/DCS

快递：

顺丰

包装：

纸盒

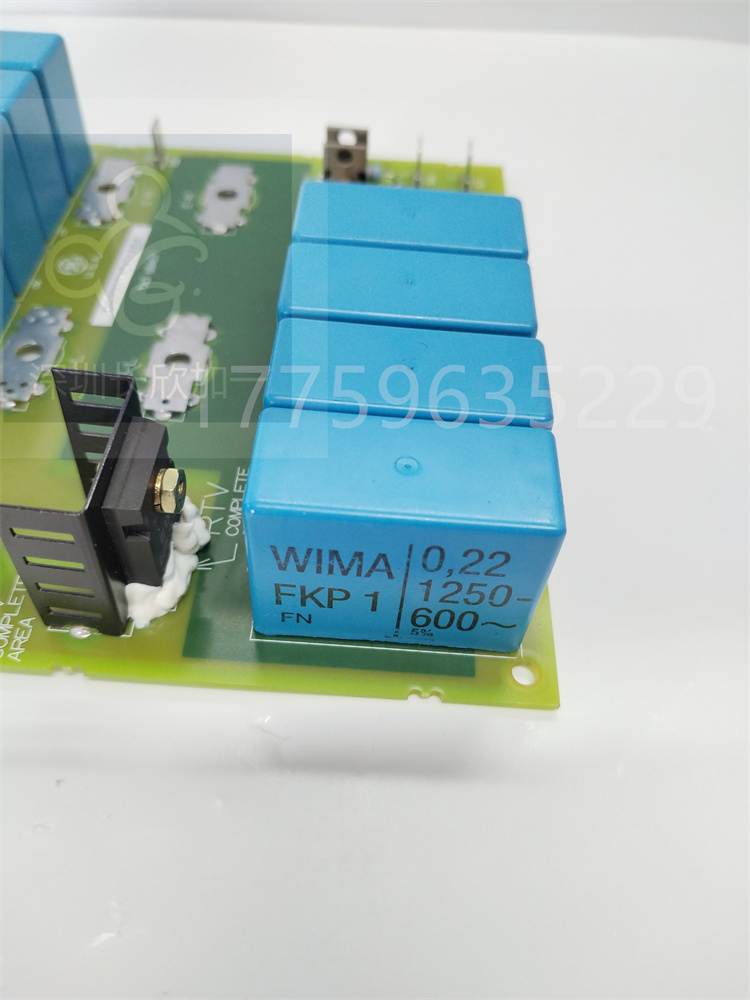

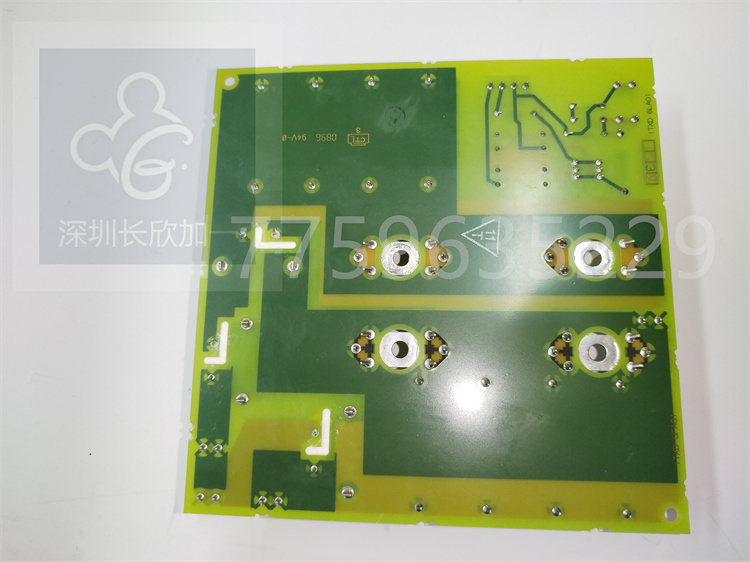

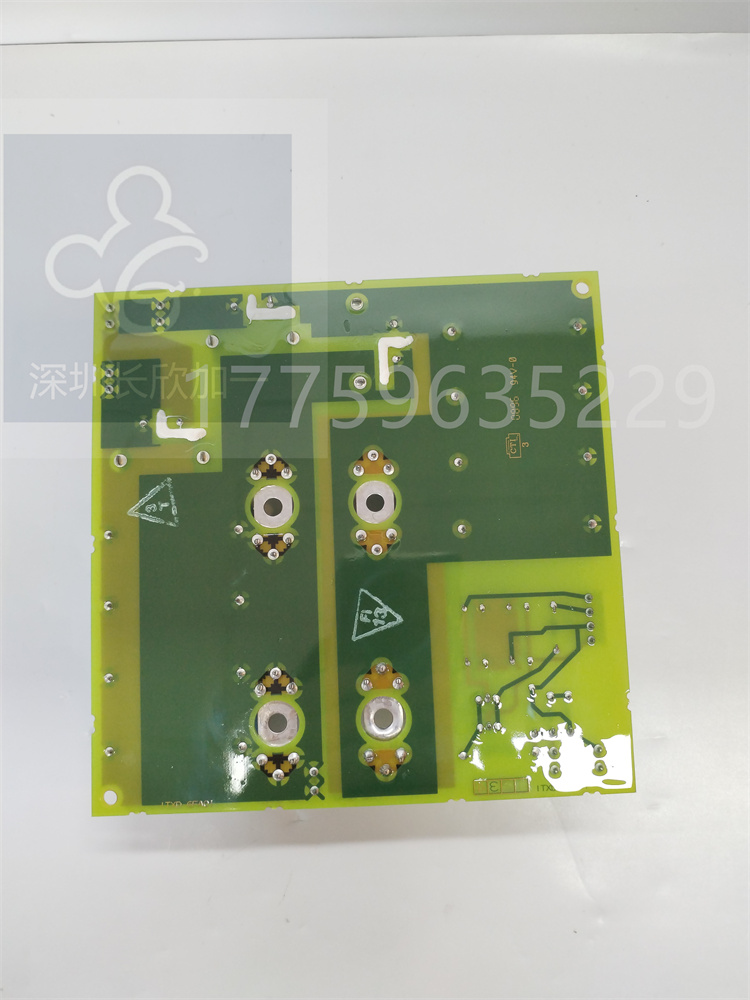

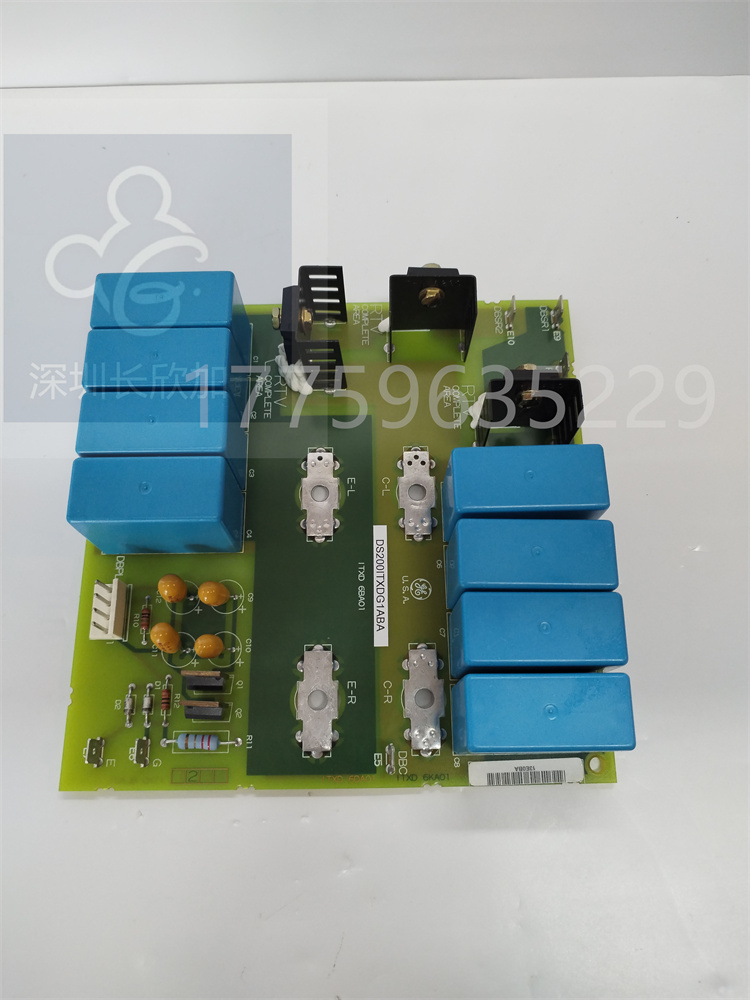

DS200ITXDG1ABA逆变器和动态制动缓冲器板通过电源DS200ITXDG1ABA板被标记为动态制动缓冲板，是通用电气制造的 MarkV系列的一部分。IXTD 板所需的操作通过连接的电源/接口板(IMCP)的电路提供。当连接IMCP和IXTD板时，它们通过四针连接器连接。安装电路板时，它将安装在外部，并且尺寸必须满足动态制动IGBT最坏情况下的开关需求。缓冲板的目的是用于限制IGBT上的电压瞬变以及驱动器的所有已知操作条件。

DS200ITXDG1ABA板的另一个功能是调节IGBT栅极驱动器板的输出，使其能够匹配 AT 框架驱动器的电气特性。AT框架驱动器有可变和恒定扭矩应用。可变转矩应用的驱动器额定输出电流为500ARMS.

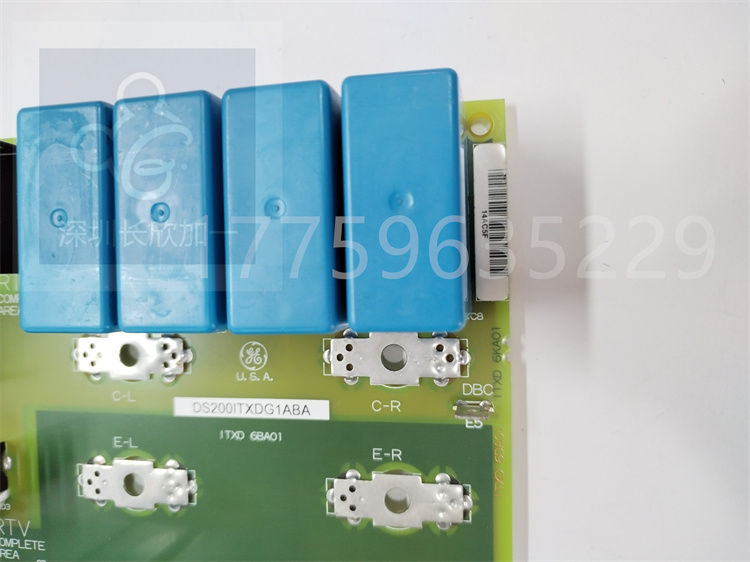

DS200ITXDG1ABA板有三种连接器类型;母线I/0连接器、DBPL的输入连接器和板刺连接器。所有这些连接器类型都有不同的引脚号、命名法和描述。汇流条 |0 连接器和 Stab//0 连接器也有方向。与Stab l/0 连接器相关的两个引脚的示例是E-6和 E-9连接器，它们都是输出连接器。E-6连接器是DBIGBT栅极信号，E-9 连接器是外部缓冲冲电阻的连接。
