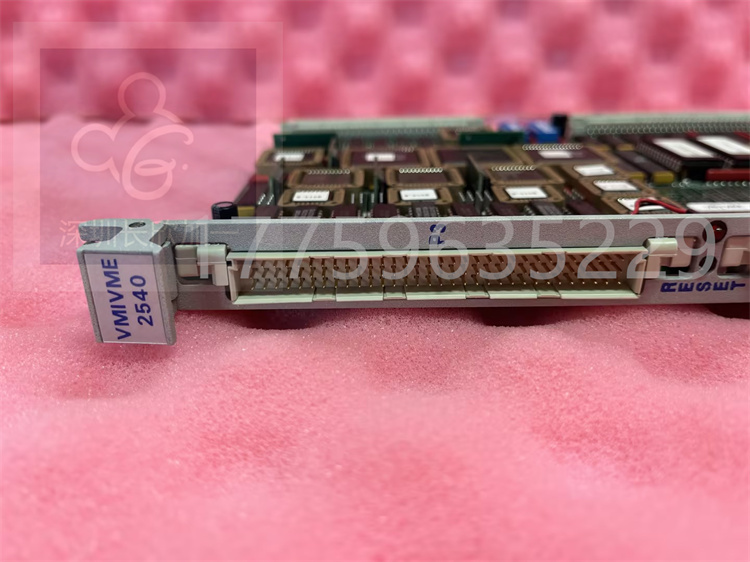

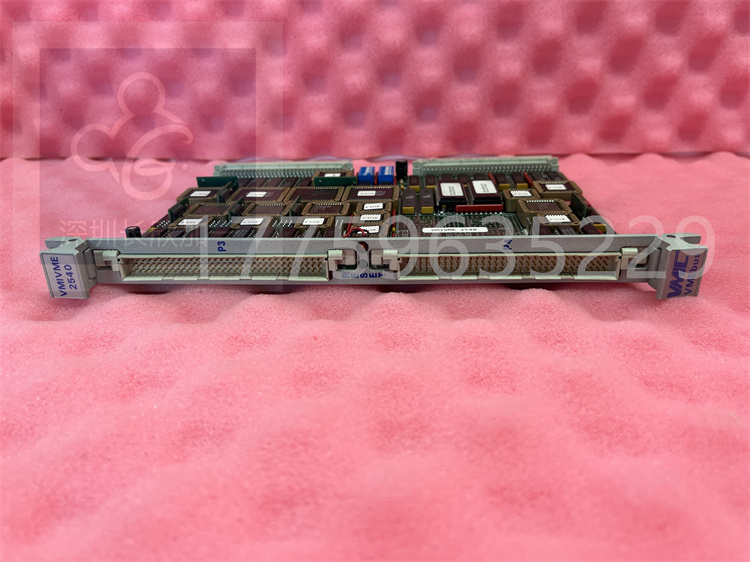

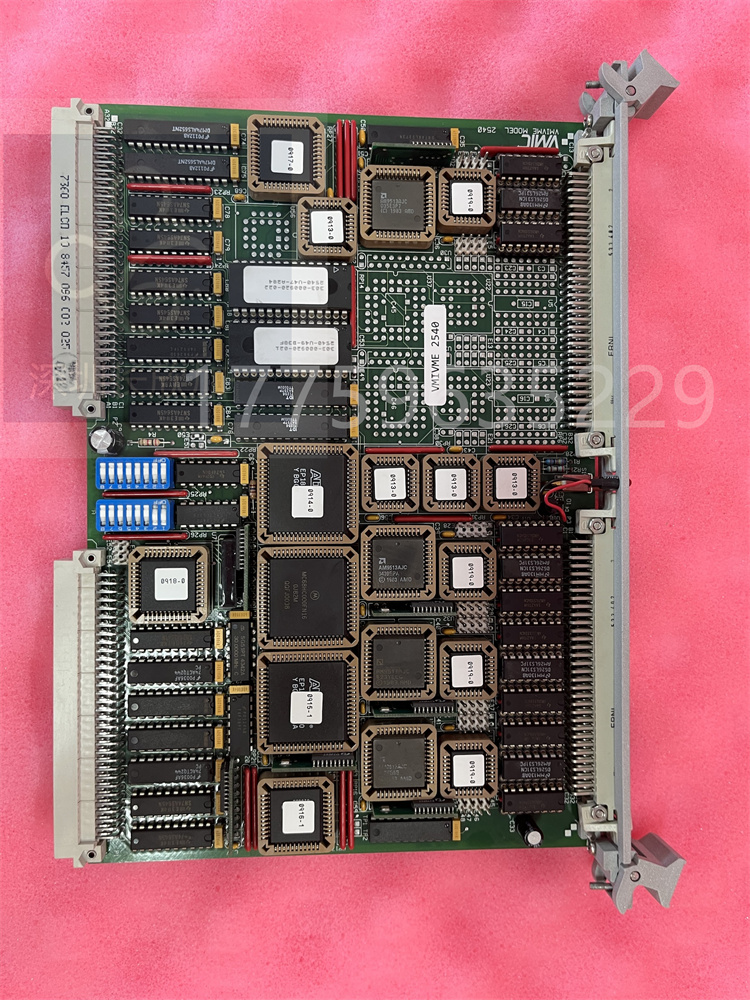

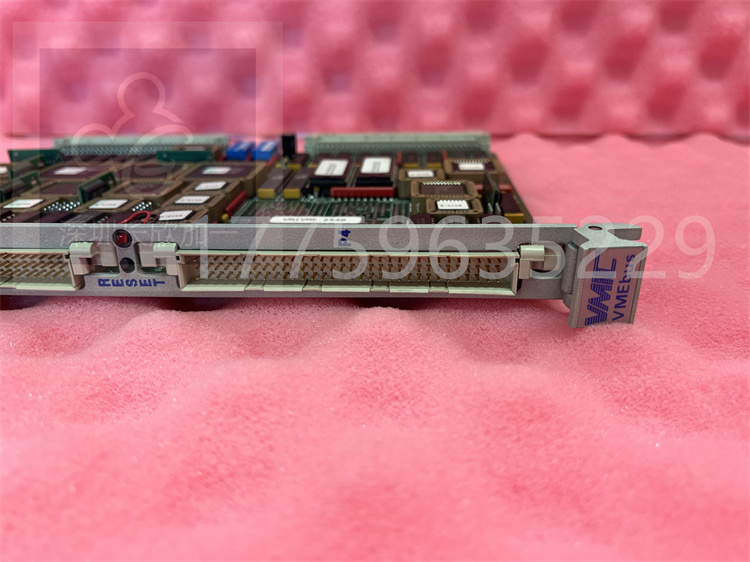

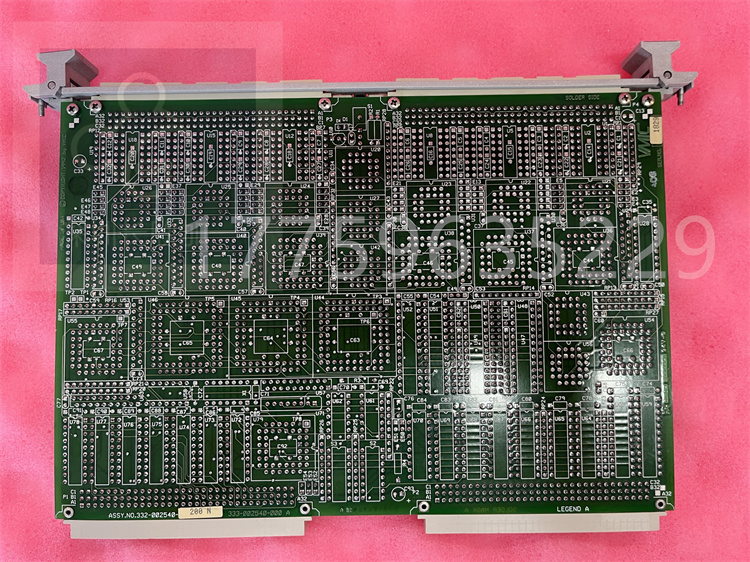

GE VMIVME-2540 VMIC智能计数器控制器

GE  VMIVME-2540  VMIC智能计数器控制器

GE  VMIVME-2540  VMIC智能计数器控制器

GE  VMIVME-2540  VMIC智能计数器控制器

品牌

GE美国通用

功率

220VDC

端口

VMEbus主卡

输入接口

8接口

配置

配有协处理器卡

功能特点

通讯功能带程序

电源

110V

电流

1250A

售后服务

质保一年

可售卖地

全国

型号

VMIVME-2540

反电路由六个可编程系统时序控制器(STCs)组成。每个STC为ICC提供四个高速计数器/波形合成接口，为VMIVME-2540提供24通道数字测量和控制。STC计数器可以单独配置，也可以最多配置4个，以实现各种测量和控制功能。板载68HC000 CPU直接配置和管理每个STC接口，使VMEbus主机接口提升到硬件级别之上。订购选项允许VMIVME-2540在工厂配置1,2,4或6个系统定时控制器。系统时序控制器的输入和输出在带有RS-422线路接收器和线路驱动器的前面板连接器处进行缓冲。通过前面板将RS-422线路接收器的反相输入连接到板上1.4 V基准，并将TTL信号连接到非反相输入，支持TTL输入信号兼容性。

VMIVME-2540由通用电气公司的工业自动化生产系列开发和生产。这些模型后来被Abaco系统公司购买。该系列被称为VMIC/通用电气Fanuc板，设计用于工业生产线的多种应用，如CPU管理和输入输出通信。

VMIVME-2540是VMIC/通用电气Fanuc板的特定模块之一，具有作为智能计数器控制器运行的能力。该设备能够计数高达4g的事件。它配备了一系列24个离散输出通道，能够通过各种板载跳线模块选项进行编程。这些跳线能够在很宽的电压范围内工作。

24个输出通道旨在提供12位分辨率。它们能够以+/-10v的速率提供和吸收高达10毫安的电流。

为了使用VMIVME-2540进行离线测试，模拟输入被设计为与外部电路断开。

VMIVME-2540模块设计有一个VMEbus从机接口，能够提供4、8、16或24通道的数字信号测量选项和信号生成功能。这些可能的测量和信号输出功能由集成系统时序控制器阵列以及一系列相关接口逻辑来应用。

AX Control Inc .的工业自动化设备库存中有VMIVME-2540模块。VMIC/通用电气发那科生产线作为修复和完全修复的旧硬件库存。

事件计数-高达4千兆事件

•频率测量-1.16 x 10- 3hz至2.5 MHz

•周期/脉宽测量- 400 ns至8.5899 x 106 s(32位浮动点)，400秒到858秒(32位无符号整数)

•方波/脉冲序列生成- 0.0076 Hz至2.5 MHz

•定时器/周期性VMEbus中断- 0.0076至1,000 Hz

•正交位置测量- sin/cos高达1 MHz, 32位计数器，限制/模检查

•整数周期/脉宽测量16位和32位，离散或连续的;低数据传输滞后

•编程输出-多达24个离散输出

•脉冲序列模式-列车的N脉冲与可编程占空比

•正交位置控制输出-±1/4波控制分辨率;到1.25 MHz步进率和±32767步每命令

•整数QPM组获取-捕获两个整数QPM测量值同时

•事件触发定时器延迟-产生VMEbus中断高达131.1事件边缘输入后的秒数;可再触发的

•24个控制/测量接口:24时钟，24门，24输出

•RS-422差分接口，支持单端TTL输入

•选项允许配置4、8、16和24个接口

•板载15mhz 68HC000 CPU

•A32/A24/D32/D16/D8 (EO) VME从接口，64kbyte VMEbus内存窗

•数据交换接口:ANSI/IEEE标准754-1985为32位浮点算术

•连续测量模式

•VMEbus兼容ANSI/IEEE 1014-1987 IEC 821和297
