750-P5-G5-S5-HI-A20-R 管理和保护配电系统

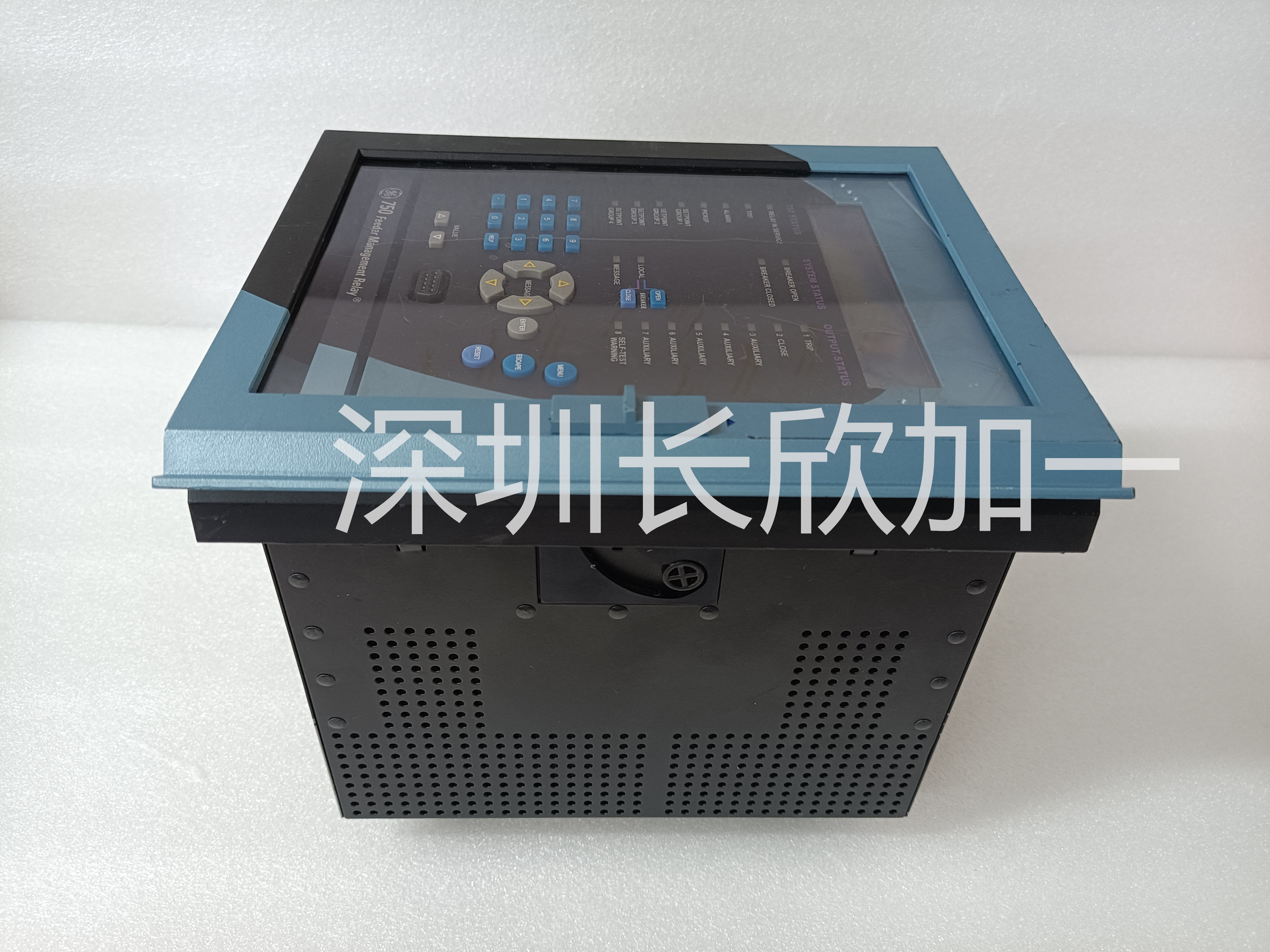

General Electric Multilin 的 750-P5-G5-S5-HI-A20-R 是一种馈线配电保护继电器，旨在管理和保护配电系统。继电器的长度约为七英寸，长度约为六英寸半，高度约为八英寸半。继电器可以安装在标准的 19 英寸面板上。它配备了 SR 750 系列机箱，具有防尘门和抽屉式结构。

750-P5-G5-S5-HI-A20-R 有助于消除对额外监控和计量设备的需求，因为继电器本身具有多种内置监控功能：

跳闸计数器：继电器记录断路器跳闸操作的次数，并可以在设备的 40 字符字母数字 LCD 或 EnerVista 750 软件程序中显示此值。

计量： 750-P5-G5-S5-HI-A20-R 可以精确测量电压、安培、瓦时成本、频率等。

示波器：交流输入电压和电流可以通过继电器采样和存储，以及输出继电器和逻辑输入的当前状态。记录的数据量可由用户配置，记录过程启动参数也可调整。

数据记录：用户可以设置对给定系统参数的监控和数据记录。每次捕获之间的时间也是可调的。

这些功能减少了故障排除时间并简化了配电馈线系统的连接。他们还可以建议何时需要进行预防性维护以减少停机时间并延长系统寿命。

SR750-P5-G5-S5-HI-A20-R-T是通用电气公司开发的Mark VI系列ISBB旁路模块。通用电气开发了 Mark VI 系统来管理蒸汽和燃气轮机。 Mark VI 通过中央管理来操作此操作，使用带有 13 或 21 插槽卡架的中央控制模块，该模块连接到从系统周围引入数据的终端板，而 Mark VIe 通过分布式管理（DCS—分布式控制系统）通过放置在整个系统中的控制节点遵循中央管理方向。这两个系统均设计为与 CIMPLICITY 图形平台等集成软件兼容。

特点

该组件安装在一个具有四个输入或输出的矩形外壳中。其中两个位于设备底部，两个位于设备顶部。

两个母插孔并排放置在设备顶部。其中一张 (P2) 上标有“传输输出”。另一个 (P3) 说“接收”。标有“全双工”的额外母插孔 (P1) 和标有 10 mA Max 24 V DC 的两位端子板 (TB1) 位于设备底部。设备顶部和底部的开口便于空气流通和散热。

该模块正面有两个 LED 状态指示灯。接收器活动和未旁路是此标签。该装置的后部设计允许用户选择安装方式。该装置的侧面有每个模块连接器（顶部和底部）的标签以及帮助解决前面板 LED 问题的图表。
