IC693ALG390 模拟电压输出模块

IC693ALG390是阿格90-30系列可编程逻辑控制器(PLC)模块。该模块是一个模拟输出模块，具有两(2)个输出通道，能够提供-10至+10 VDC电压输出信号。该模块非常适合用于自动和手动控制闭环控制系统，以及向接收和测量仪器发送信号。它也可以与数据记录器一起使用。

IC693ALG390模块的分辨率为2.5 mV，其中2.5 mV等于1 LSB在25°C(77°F)时绝对精度为5 mV，在0至60°C(32至140°F)时最大失调为1 mv。该模块的两个通道的更新速率均为5 ms，直接受I/0扫描时间和用户程序结构的影响。该模块在现场侧和逻辑侧之间还有一个内置隔离，额定值为1500 VDC。

产品详情

产品描述: IC693ALG390 模拟电压输出模块

范围

零件号码

系列

品牌

产品生命周期状态*

产品说明

抵消

校准

产品说明

-10至+10伏

IC693ALG390

90-30系列

GE Fanuc

停产/过时

模拟电压输出

最大1毫伏，0至60摄氏度(32至140华氏度)

工厂校准至每次计数2.5 mV

鲇耗詿翘廊簮鵝乏电压输出

C693ALG390是阿格90-30系列可编程逻辑控制器(PLC)模块。该模块是一个模拟输出模块，具有两(2)个输出通道，能够提供-10至+10 VDC电压输出信号。该模块非常适合用于自动和手动控制闭环控制系统，以及向接收和测量仪器发送信号。它也可以与数据记录器一起使用。

IC693ALG390模块的分辨率为2.5 mV，其中2.5 mV等于1LSB，在25°C(77°F)时绝对精度为5 mV，在0至60°C(32至140°F)时最大失调为1 mv。该模块的两个通道的更新速率均为5 ms，直接受I/0扫描时间和用户程序结构的影响。该模块在现场侧和逻辑侧之间还有一个内置隔离，额定值为500 VDC

该模块也可通过提供18至30 VDC的外部电源电压运行，标称电源电压为+24 VDC，来自隔离的背板上的+24 VDC或用户提供的电压源，以及来自当板的+5 VDC，可接受的电压纹波为+10%。可接受的电压纹波为10%。

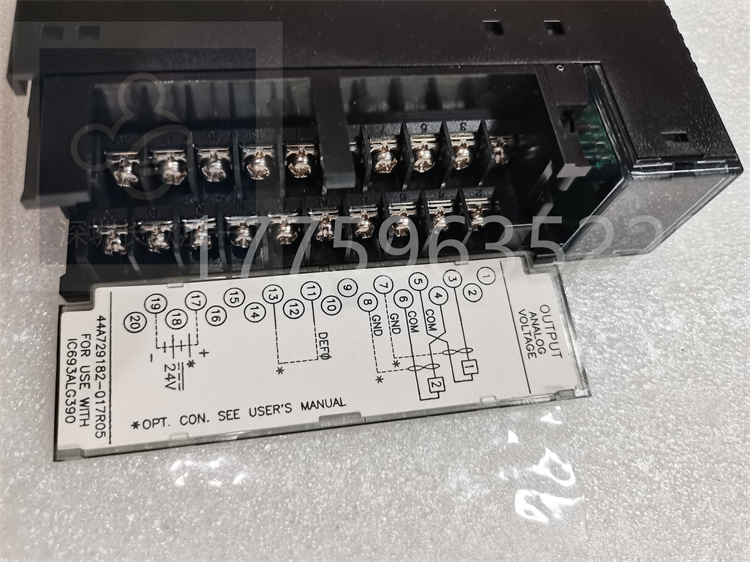

当CPU切换到停止复位模式时，该模块可配置为保持最后状态值或提供0伏直流输出。该配置通过位于可拆卸接线板上的DEFO跳线设置，默认情况下，模块被设置为保存模块的最后状态，

IC693ALG390双通道模拟电压输出模块提供2个端子连接器，与用户提供的24伏PLC电源配合使用。这种配置允许用户在内部电源中断时提供备用电源并保存输出值。为了减少PLC的负载，模块电压也可以从外部提供。模块的顶部面板上有一个LED，当模块的电源工作时，它会发光。现场连接必须使用屏蔽仪表电缆，以最大限度地减少电容负载，建议在用户终端连接器块上将屏蔽层接地(GND)，IC693ALG390双通道模拟电压输出模块也提供电气隔离。如果CPU进入复位或停止模式，模块状态变为默认、0伏或保持最后状态状态。称为跳线DEF0的配置跳线可用于选择所需状态。
