GE IS200EPSMG1ABB

IS200EPSMG1ABB是GE为Mark VI系列制造的励磁机电源模块。MKVI是Speedtronic燃气/蒸汽轮机管理系统系列的一部分，自1969年MKI发布以来，GE一直在生产MKVI。MKVI包括一个基于PC的操作员界面或HMI，它使用以太网连接与控制模块中的主处理器卡进行通信。操作员界面允许从一个位置查看所有模拟和数字数据，包括事件和警报的时间标签。

IS200EPSMG1ABB的功能是将EPDM的125 VDC转换为控制系统所需的电压。这包括+5 VDC、+/-15 VDC和+24 VDC。

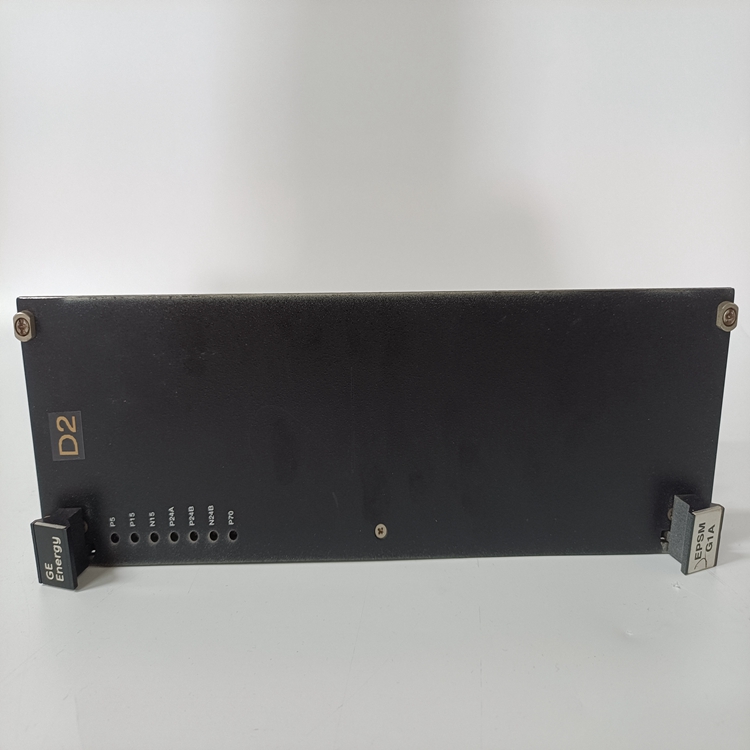

IS200EPSMG1ABB的前面板包括七个LED灯。这些灯标记为P5、P15、N15、P24A、P24B、N24B和P70。前面板还包括GE徽标和电路板识别号。

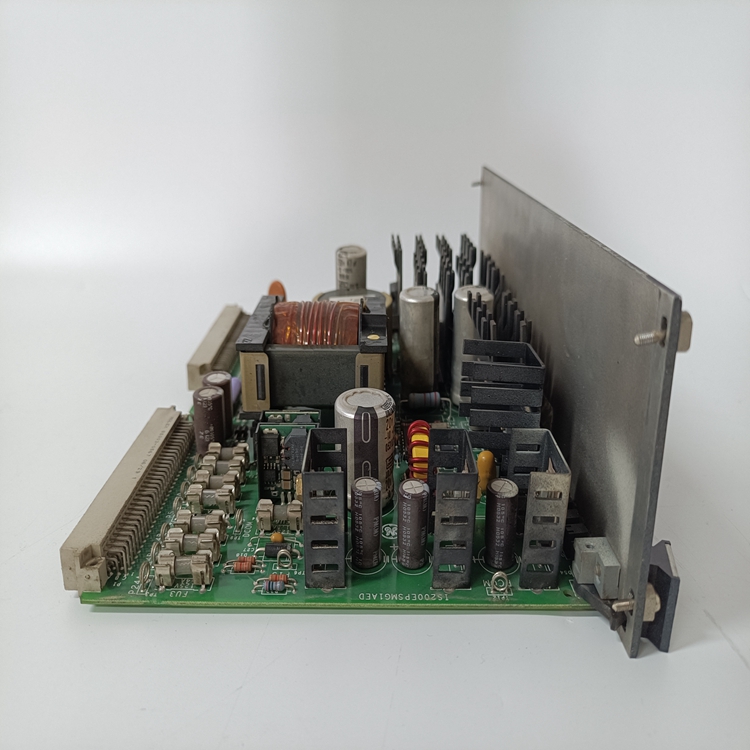

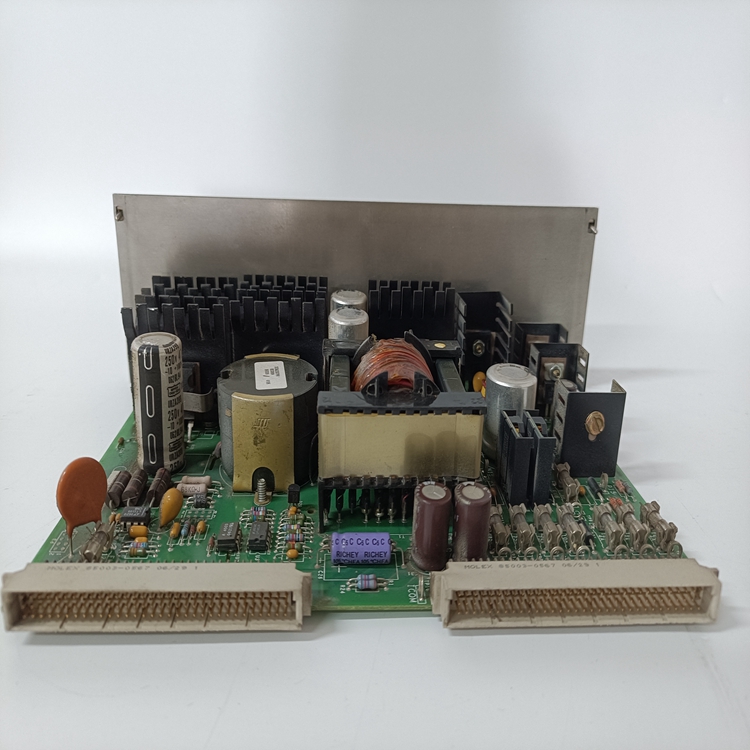

IS200EPSMG1ABB由几个大型组件组成。这包括框架中的变压器和标记为Bicron B9309 0912的大型电感器。还有另一个较小的电感线圈（L2）。该电路板有五个晶体管，配有散热器。它们位于前面板的正后方。该板的表面还安装了四个散热器元件。

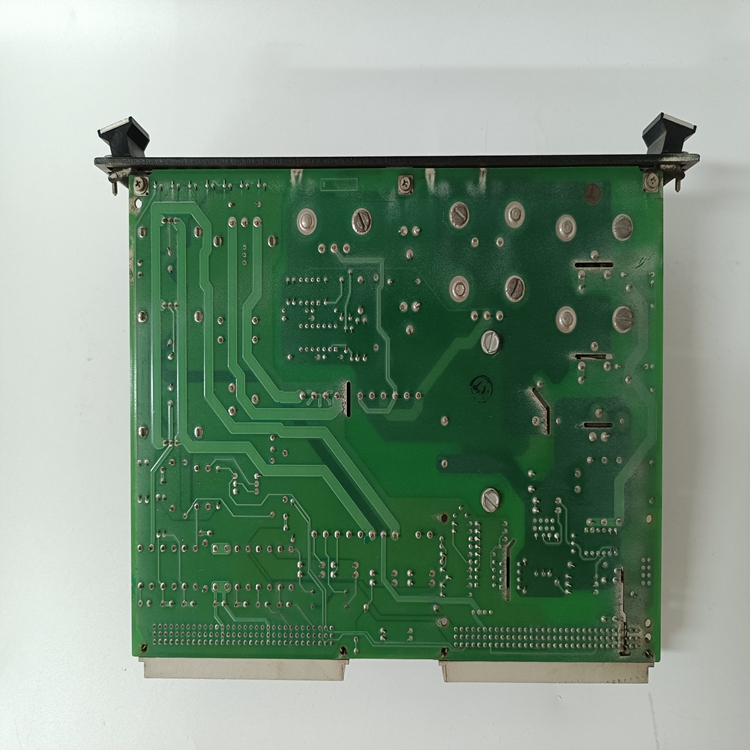

IS200EPSMG1ABB使用高压电解电容器和轴向电解电容器。单盘电容器位于板的右上角。其他电容器也位于板上。该电路板同时使用金属膜和碳复合电阻器。九个保险丝位于电路板表面。其中大部分位于左上象限，但保险丝7位于电路板的右侧。该板还包括几个集成电路、TP测试点和两个背板连接器。
