GE IS220UCSAH1A Mark VIe系统的处理器/控制器

GE  IS220UCSAH1A   Mark VIe系统的处理器/控制器

GE  IS220UCSAH1A   Mark VIe系统的处理器/控制器

GE  IS220UCSAH1A   Mark VIe系统的处理器/控制器

通用电气公司设计了IS220UCSAH1AMark VIe系统的处理器/控制器。Mark VI平台是通用电气公司的Speedtronic范围，旨在管理燃气轮机或蒸汽轮机。它有一个CIMPLICITY图形界面和一个HMI，带有适用于运行重型涡轮机的软件。

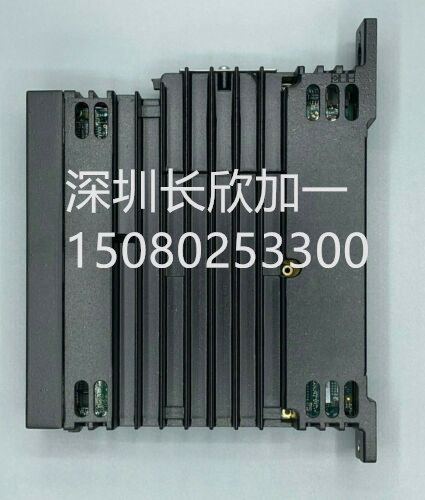

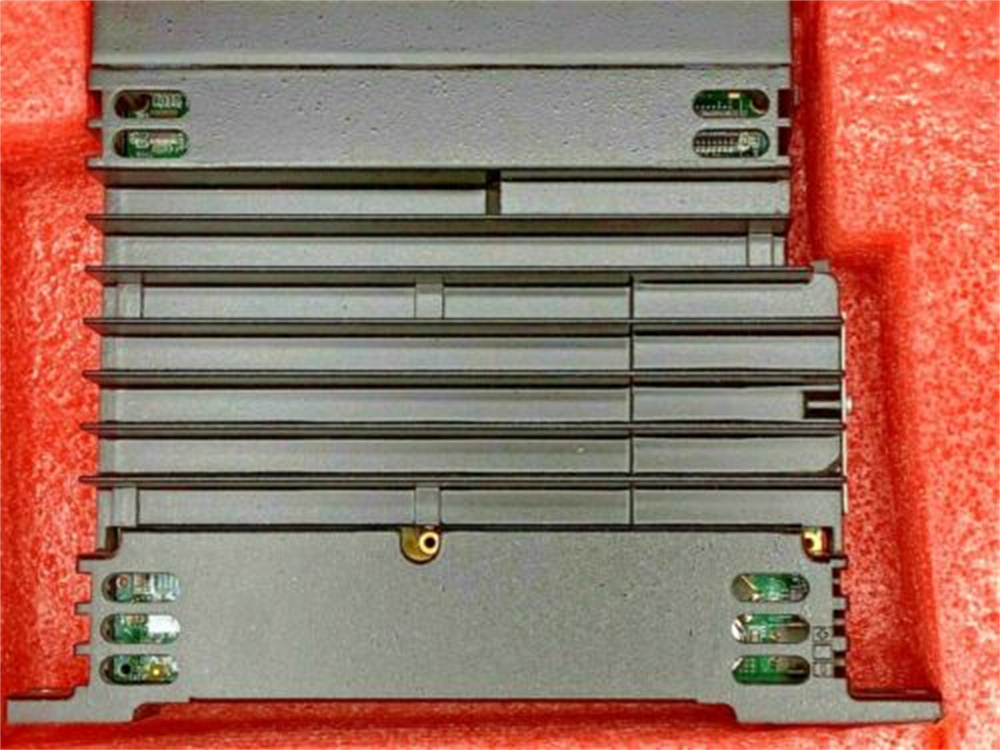

这IS220UCSAH1A是一个单盒装组件，带有一个用于通信连接的前面板，两个安装在后边缘的螺丝，以及三个用于通风的格栅孔。控制器设计安装在机柜的底部。对于一个易于为三冗余系统服务的小型设置，最多可以并排安装三个组件。

IS220UCSAH1A使用的是QNX操作系统。它有一个667兆赫的飞思卡尔8349处理器。该板由12瓦、18-36 V直流电源供电。即使在其最大额定温度下，该板也可以在0到65摄氏度的温度范围内工作，并且不需要风扇来冷却。NFPA一班。该板可用于2种应用。

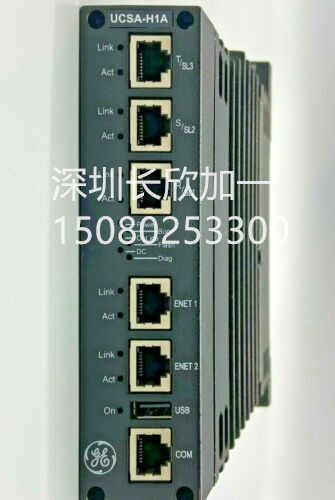

IS220UCSAH1A的前面板包括六个母插孔连接器、一个USB端口和各种LED指示灯。它包含位于前面板左侧的Link/Act LED指示灯，以及位于面板中央的一排指示灯，分别标有“电源”、“启动”、“在线”、“闪光”、“DC”和“诊断”。

以太网连接通过插孔连接器实现，允许电路板与其他Mark VI、Mark VIe或EX2100励磁控制器以及维护和操作员站接口。
