GE DS200DCFBG1BJB 热电偶通用电气 MARK VI 卡

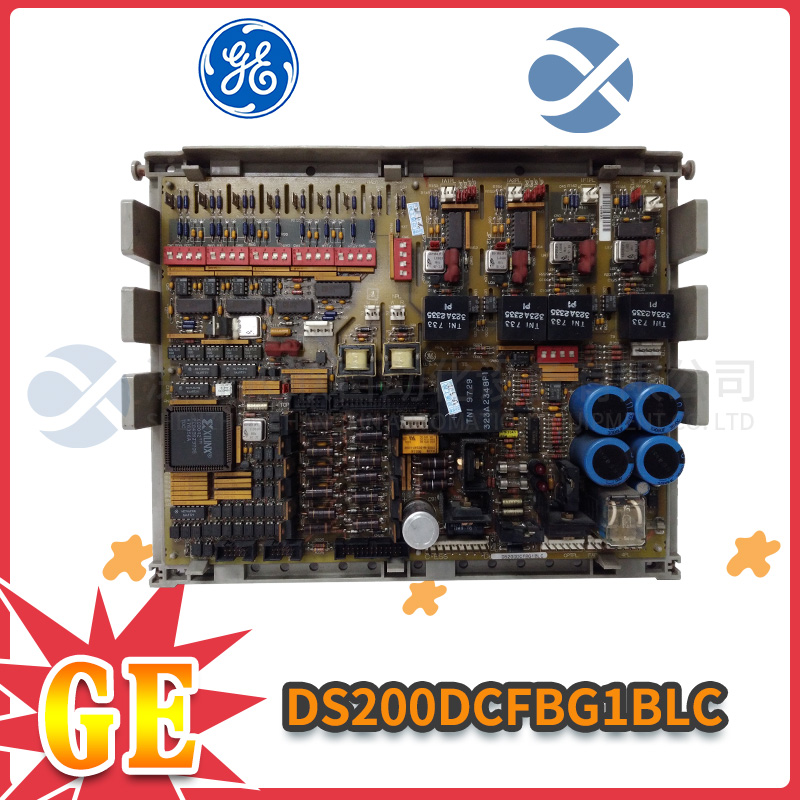

GE  DS200DCFBG1BJB  热电偶通用电气 MARK VI 卡

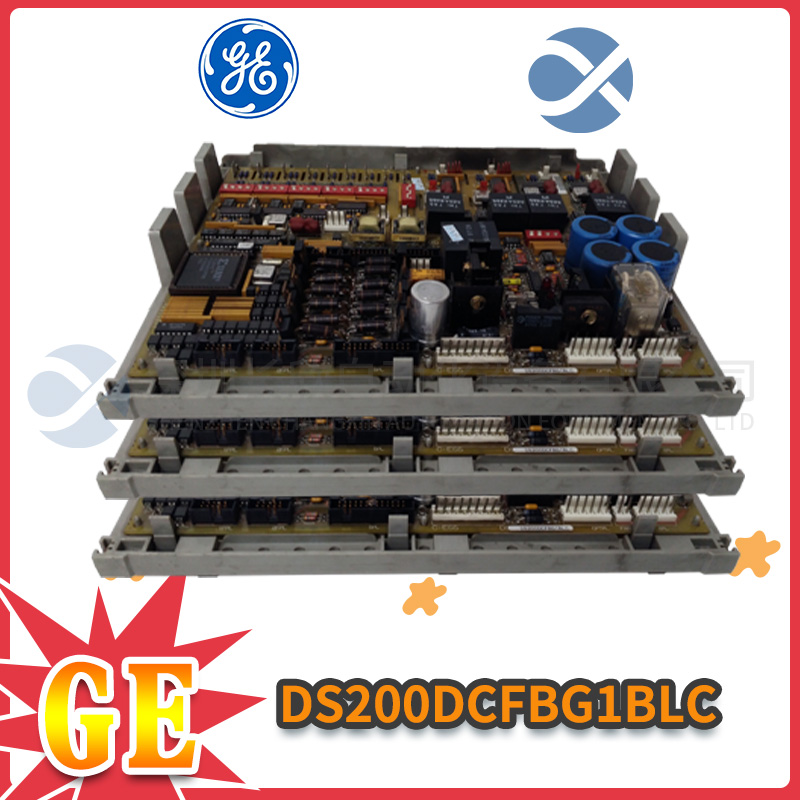

GE  DS200DCFBG1BJB  热电偶通用电气 MARK VI 卡

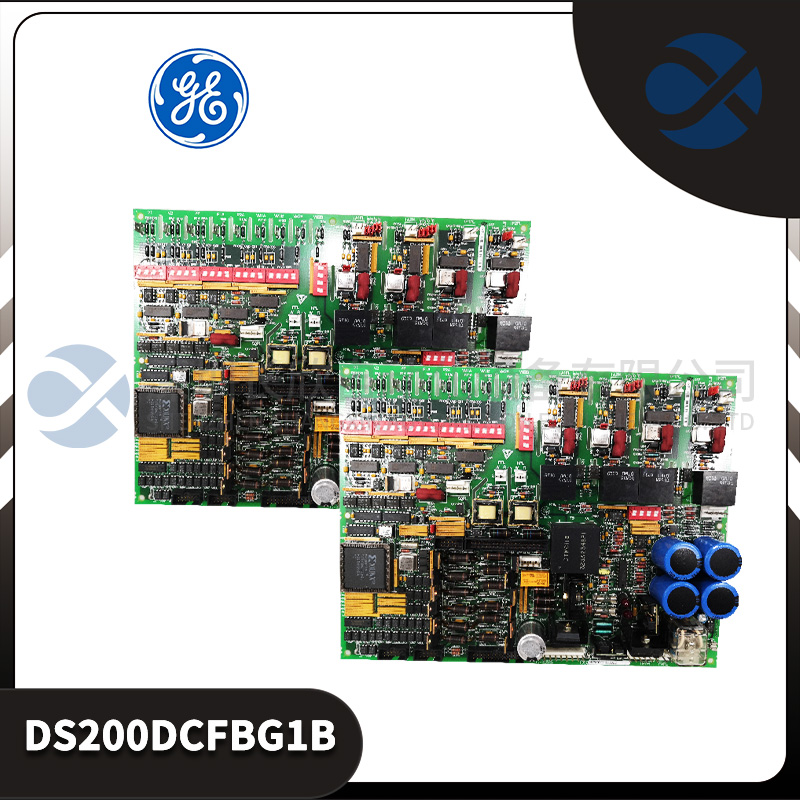

GE  DS200DCFBG1BJB  热电偶通用电气 MARK VI 卡

产品特性

模块

是否进口

否

产地

美国

加工定制

否

品牌

GE/通用电气

型号

DS200DCFBG1BJB

工作电压

220V

输出频率

620kHz

展开

GE通用电气 DS200DCFBG1BJB 热电偶通用电气 MARK VI 卡

DS200DCFBG1BJB是GE开发的一款触点输入组隔离端子板。24 个干触点输入连接到带组隔离的触点输入 (TBCI) 端子板上的两个栅栏式端子块。对于接触激励，TBCI 与直流电源耦合。触点输入中的降噪电路可保护浪涌和高频噪声。

TBCI 支持单工和 TMR 应用程序，并与 VTCC/VCRC 一起工作。TBCI 连接到 VME 机架，其中 VCCC 或 VCRC 处理器板通过带有模制插头的电缆放置。该板的 TBCIH B 和 TBCIH C 变体均适用于 Mark VI，并且功能相同。标称电压为 24 V dc。

DS200DCFBG1BJB 安装

接线

将 24 路干接点输入的接线直接连接到端子板的两个 I/O 接线端子上。两个螺钉将这些块固定到位，并且可以将它们从电路板上拔下进行维护。每个块有 24 个端子，可容纳高达 #12 AWG 的电线。每个接线盒的左侧是一个连接到机箱接地的屏蔽接线板。

电源连接

使用插头 JE1 和 JE2 将 TBCI 连接到接触激励电压源。

布线连接

在单工系统中使用连接器 JR1 将 TBCI 连接到 I/O 处理器。使用连接器 JR1、JS1 和 JT1 将 TBCI 连接到 TMR 系统中的 I/O 处理器。根据 Mark VI、Mark VIe 或 Mark VIeS 系统的类型以及冗余级别，插入电缆或 I/O 包。

DS200DCFBG1BJB 操作

在信号输入点附近的每个输入端，滤波器可降低高频噪声并控制浪涌。H1 上的干触点输入由涡轮机控制的浮动 125 V 直流 (100-145 V 直流) 电源供电。在为每个触点输入供电之前，125 V 直流母线在配电模块中受到电流限制。如规格表中所示，H2 和 H3 变体使用较低的电压。

诊断

对接线板上的组件执行以下诊断测试：

• 测量激励电压。如果激励低于标称电压的 40%，I/O 组件/板会设置并锁定诊断警告。

• 作为测试，所有接线板的输入都设置为断开触点（故障安全）状态。任何未通过诊断测试的输入都会被强制进入故障安全模式，从而导致故障的产生。

• 如果来自该板的输入与来自所有三个板的 TMR 表决值不匹配，则会发出故障。

• 每个端子板连接器都有自己的 ID 设备，I/O 包/板会查询该设备。

DS200DCFBG1BJB 规格

通道数

24路接点电压输入通道

输入过滤器

4 毫秒硬件过滤器

能量消耗

在接线板上，20.6 W
