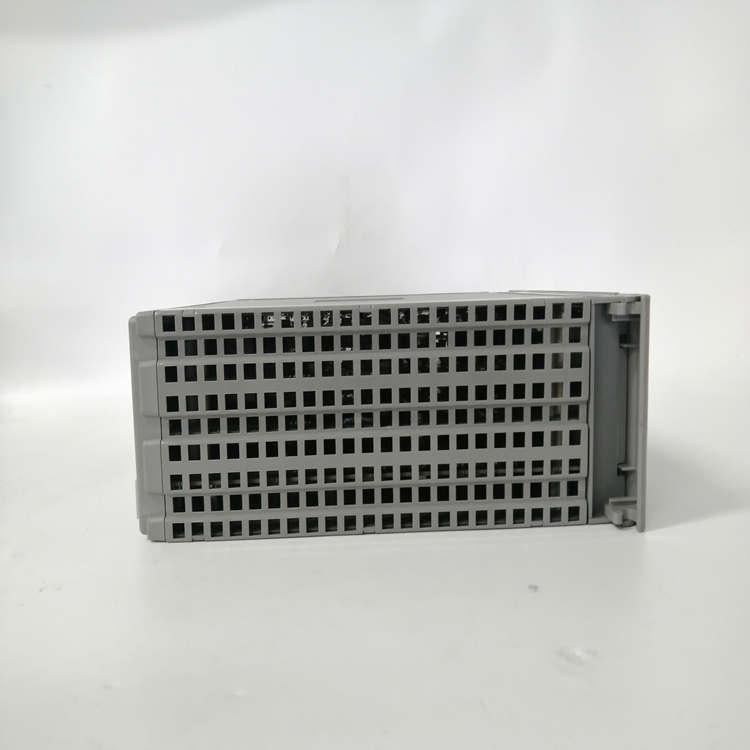

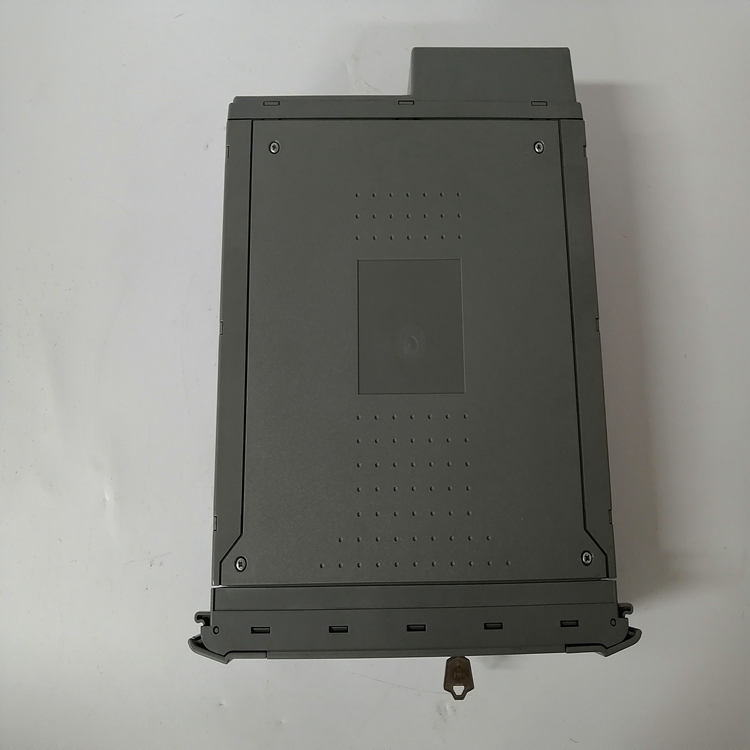

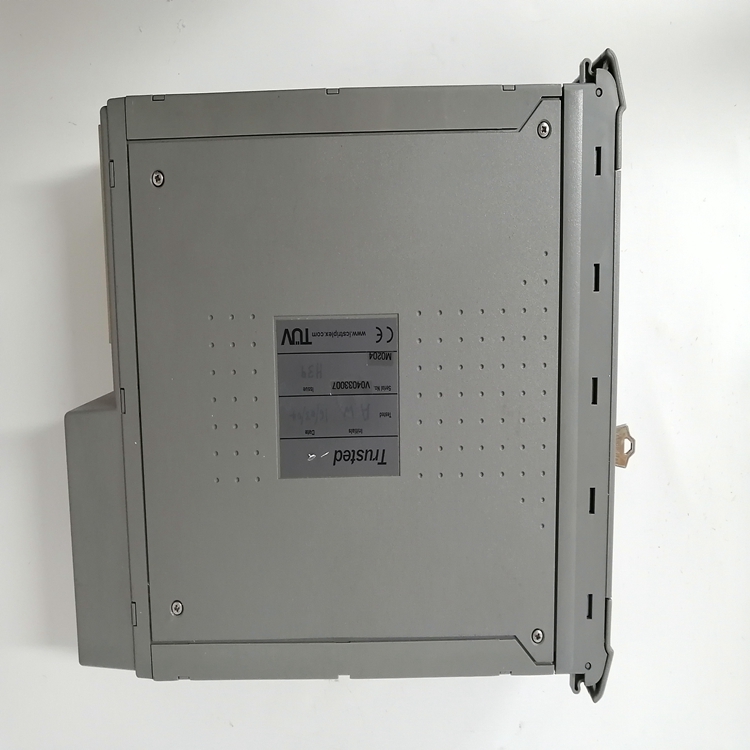

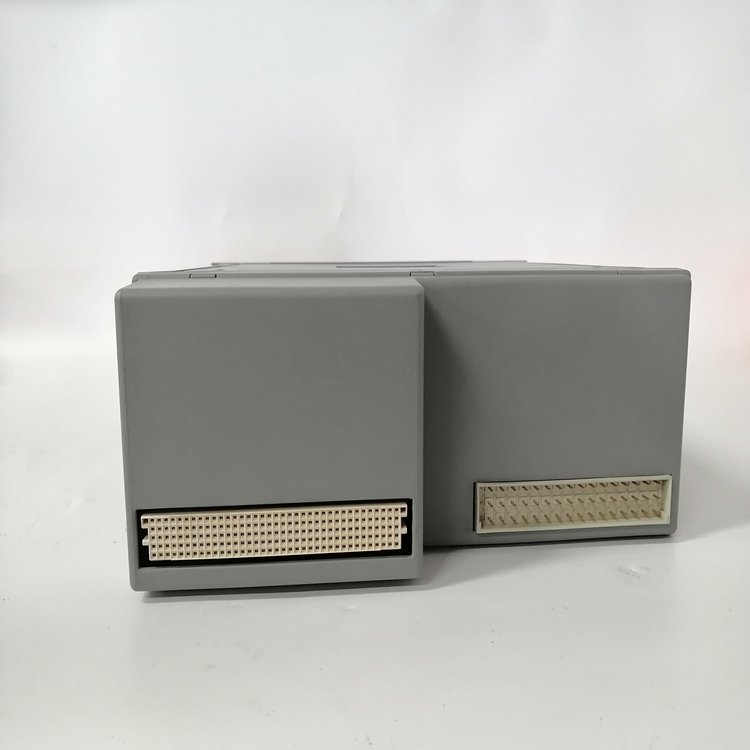

ICS TRIPLEX T8151B 卡件

可信CI还可以作为Modbus主控器，并添加处理器接口

适配器T8122或T8123。有关详细信息，请参阅产品说明PD-T812X。

在未连接适当处理器接口适配器的系统上，Modbus

主机可以被配置并下载到可信系统中。然而，没有

一旦系统运行，通信活动就会发生。

Modbus Master在CI上运行。它能够连接到广泛的外部

使用串行或以太网链路的设备，支持Modbus RTU协议（Modicon

不支持Open Modbus TCP）。

单击“Configure Modbus Master”（配置Modbus主机）打开主机配置窗口。

图5 Modbus主配置窗口

Modbus主配置是分层的。第一步是配置主机，

然后配置为该主服务器服务的从属服务器，然后配置携带数据的消息

往返于每个从属设备。

可信通信接口3.应用程序

罗克韦尔自动化出版物PD-T8151B第25期23

3.5.1.Modbus主配置

单击“+添加主机”创建新的Modbus主机。这使控件能够

移除主设备，添加响应于该主设备的从属设备，然后移除从属设备。这个

三个配置选项卡（配置、广播和统计信息）现在可用于

新Master。可以通过双击名称或单击

'更改名称'。'“保存”存储到目前为止所做的更改，“撤消”加载上次保存的状态。

“验证”将检查设置是否有任何明显的错误和遗漏（但不会

保证它会工作）。

图6 Modbus主配置

3.5.2.配置选项卡

Modbus Master的Configuration（配置）选项卡包括通信设置和

控件。

•通信链路：这定义了物理通信链路

用于此Modbus主设备。选择以太网或串行。对于以太网，输入

要使用的CI端口的IP地址和TCP/IP端口号（1000

默认）。对于串行，选择要使用的端口。实际串行参数如下

在通信接口配置屏幕中定义

ICS TRIPLEX T8151B 卡件 文章出自长欣工控转载请附上链接
