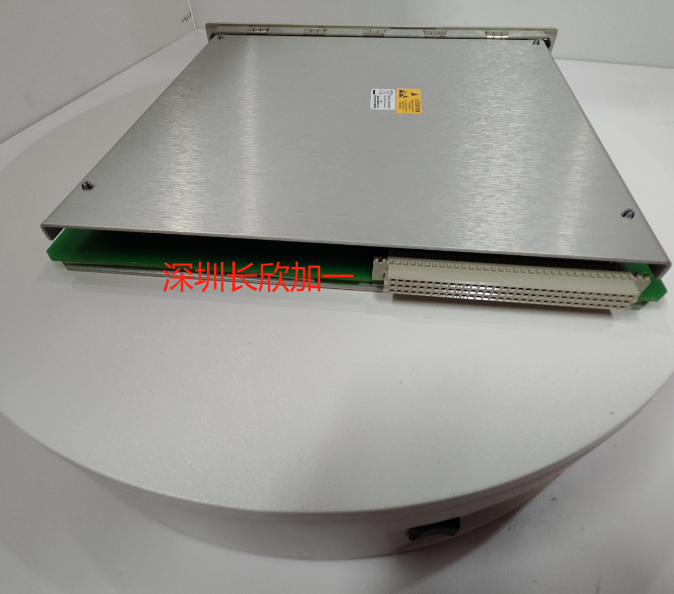

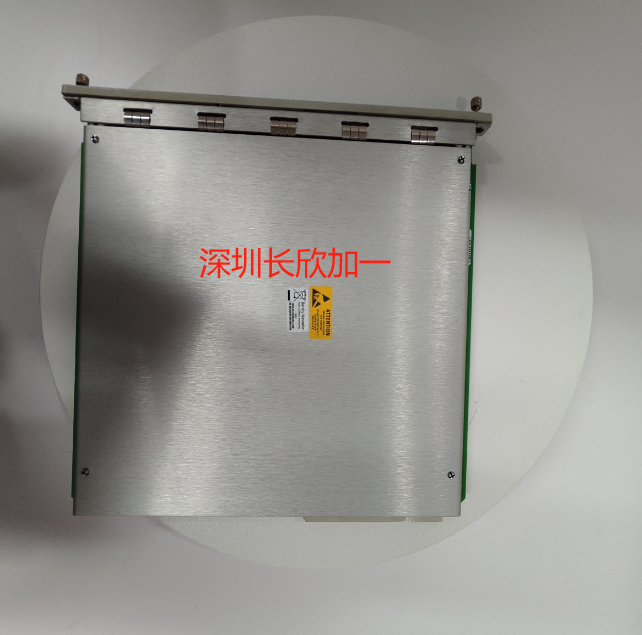

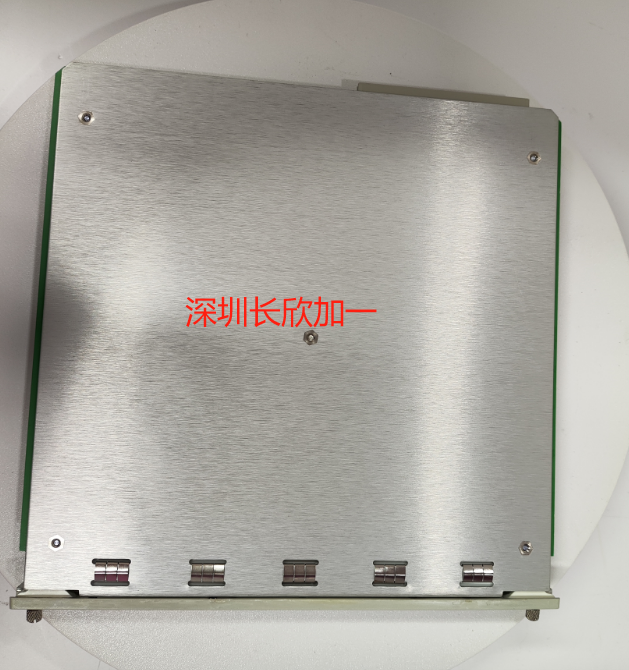

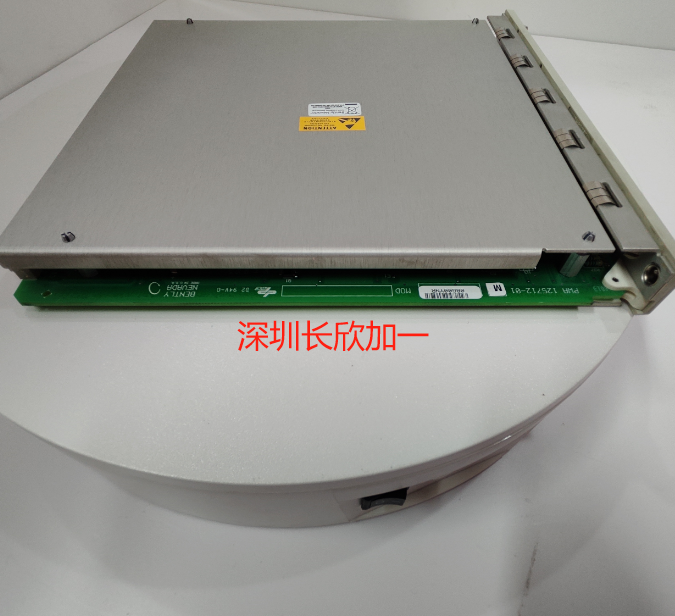

Bently Nevada 3500/32 125712-01 500系统振动监测模块

Bently Nevada  3500/32 125712-01  500系统振动监测模块

Bently Nevada  3500/32 125712-01  500系统振动监测模块

Bently Nevada  3500/32 125712-01  500系统振动监测模块

品牌

BENTLY

产品特性

产品保障

是否进口

是

产地

欧美

加工定制

否

工作电压

标准V

输出频率

标准

产品认证

标准

系列

DCS/PLC系统

物料编码

125712-01

应用系统

DCS/PlC工控系统

包装

原厂标准

可售卖地

全国

型号

3500/32

3500/32 125712-01本特利内华达（Bently Nevada）3500系统振动监测模块3500 32

3500/32 125712-01本特利内华达（Bently Nevada）3500系统振动监测模块3500 32 3500系统提供适用于机械保护应用的连续在线监测，其设计符合美国石油学会API 670标准对此类系统的要求。系统的模块化机架式设计包括以下部件：3500/05仪器机架（必需）；一个或两个3500/15电源（必需）、3500/22M瞬态数据接口（TDI）模块；一或两个3500/25键相器*模块（可选）；一个或多个3500/92通信网关模块3500/32M和3500/33继电器模块提供一组继电器，这些继电器可编程为根据机架中其他监控模块的报警条件启动。/32M模块（左图）使用双极双掷（DPDT）继电器，而/33模块（右图）使用单极双掷（SPDT）继电器。/32M模块有4个DPDT继电器通道，/33单元有16个SPDT继电器通道。也可以将/33配置为具有DPDT继电器。这样做将使用两个SPDT继电器来执行配置的每个DPDT继电器的功能。尽管继电器模块不是3500系统的必需组件，但维斯特强烈建议将其作为将3500系统与自动关闭应用程序相结合的最合适方式。任何数量的继电器模块都可以放置在TDI.3500系统配置软件右侧的任何插槽中，该软件用于编程控制继电器驱动的“报警驱动逻辑”。该逻辑可以基于各种臂的组合，从单个通道的警报、危险或NOT OK状态到高度复杂的布尔表达式，这些布尔表达式将两个或多个通道状态组合在一起以提供特殊的AND或or表决。通过在机架上添加所需数量的继电器模块，可以为每个通道、报警类型和全局报警通道组提供单独的继电器触点。除了机架中的任何报警继电器外，3500机架还提供一个外部机架OK继电器。机架OK继电器位于TDI的I/O模块中，并连接到机架中所有模块的OK电路。这些OK电路监测每个模块的工作状况。模块、其传感器或相关变送器现场接线中的任何故障都将由机架OK继电器断开。该继电器为单刀双掷（SPDT）型，通常通电，在一次电源损失的情况下提供额外的报警能力。

3500/32 125712-01本特利内华达（Bently Nevada）3500系统振动监测模块3500 32

ABB  (DSQC, AC800M,OCS 07KT97/07AI/07DI,PM645,etc)

BENTLY (3500,3300 system sereis)

HONEYWELL (DC 2000, TDC3000, TPS, security systems)

SCHNEIDER (Quantum 140 series: CPU processor, communication module)

FOXBORO (FBM203/204/217,FCP240/270)

EMERSON (DeltaV systems, / O unit, Analog AI module, Analog AO module)

Motorola (VME 162, MVME 167, MVME1772, MVME177)

YOKOGAWA (CS3000 system CPU controller module, analog module)

EPRO (MMS6210/621,PR6423/003-031 )

库存部分备货型号可参考：

BENTLY  1701/10-01

BENTLY  3500/22M 288055-01

BENTLY   3500/93 135785-01

BENTLY  3500/05-02-04-00-00-00   框架

BENTLY 3500/42M 140734-02大卡

BENTLY  3500/53 133388-01大卡

BENTLY 3500/32 125712-01大卡

BENTLY 3500/15 127610-01大卡

BENTLY 3500/20 125744-01大卡

BENTLY 3500/15 125840-01小卡

BENTLY 3500/53 133396-01小卡

BENTLY 3500/20 125768-01小卡

BENTLY 3500/20 125760-01小卡

BENTLY 3500/32 125720-01小卡

BENTLY 3500/42M 128229-01小卡

BENTLY 128275-01长的空盖子

BENTLY  3500/22M 288055-01  大卡

BENTLY  3500/22M 146031-01 小卡

BENTLY 3500/42M 176449-02大卡

BENTLY 3500/42M 135489-01小卡

BENTLY 3500/92 136180-01大卡

BENTLY 3500/92 133323-01小卡

BENTLY 3500/25 149369-01大卡

3500/32 125712-01本特利内华达（Bently Nevada）3500系统振动监测模块3500 32
