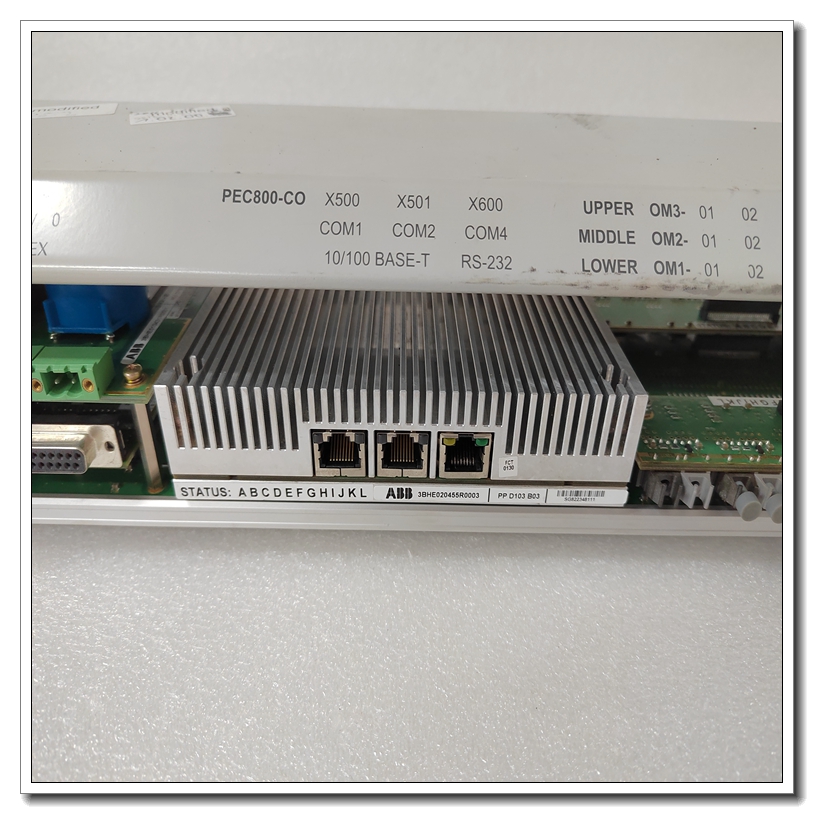

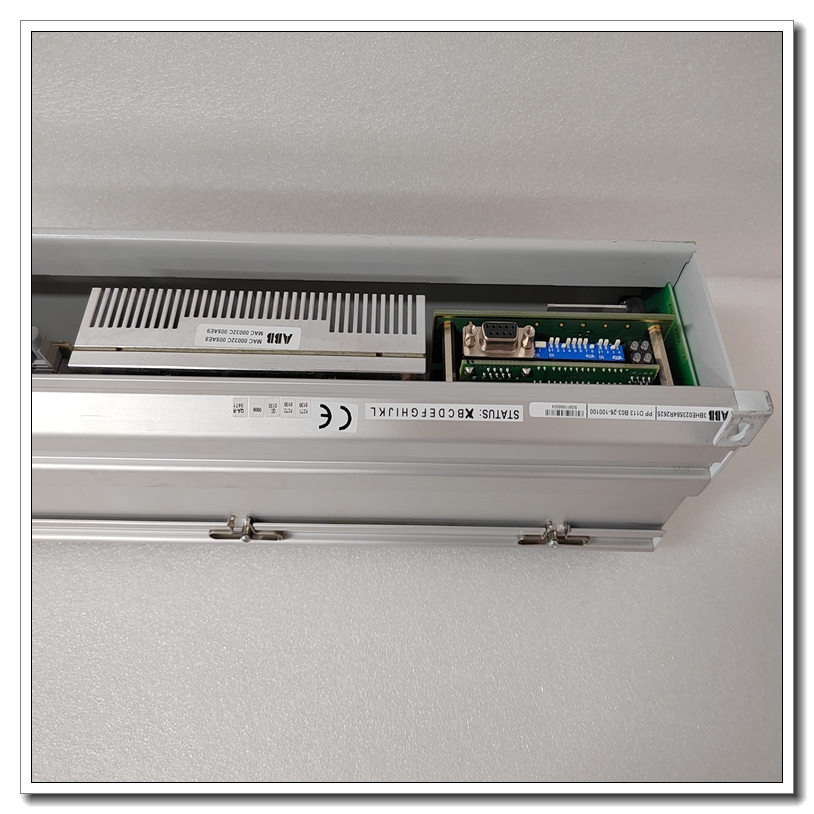

ABB PPD113 控制器

产品详情: PPD113B ABB控制器AC 800PEC控制系统

制造商:ABB

产品编号:PP D113

产品型号:PP D113 AC 800PEC控制系统

产品编号:3BHE023784R2530

ABB型号名称:-

目录描述:PP D113 B01-25-111000: AC 800PEC

详细描述:包含:插槽ANYIO-1 (U4) CEX2总线RS422

插槽ANYIO-2 (U5) Anybus/Modbus TCP

插槽选项。mod 1(U7)UF D128

插槽选项。mod 2(U8)UF D128

插槽选项。Mod.3 (U9) UF D128

插槽选项。模块4 (U10)为空

插槽选项。模块5 (U11)为空

插槽选项。模块6 (U12)为空

原产国:瑞士/中国

海关税则号:85371092

種:4.2千克

发票描述:PP D113 B01-25-111000: AC 800PEC

定制:否、

最小起订量:1件

订单倍数:1件

一级包装毛重:4.2千克

包装一级单位:1件

产品名称:产品净高:450毫米

产品净长度:145毫米

产品净重:2.59公斤

产品净宽度:100毫米

产品类型:未定义

仅引用:否

销售单位:件

库存于(仓库):CHIND004EXPU

WEEE类别:产品不在WEEE范围内

尺寸:45厘米x 10厘米x 15厘米

重量:4.2千克

运输重量:6公斤

组合逻辑

组合逻辑控制器由时序电路、指令译码电路和组合逻辑电路三部分组成。通过指令译码器确定当前执行的指令,结合时序电路产生的节拍，共同作为

组合逻辑电路的输人结果输出相应的控制信号。组合逻辑控制器是由复杂组合逻辑[门电路和触发器构成，执行速度快，因此在计算机结构比如RISC

中得到广泛应用。[1]

设计步骤:

1、设计机器的指令系统:规定指令的种类、指令的条数以及每一条指令的格式和功能;

2、初步的总体设计:如寄存器设置、总线安排、 运算器设计、部件间的连接关系等;

3、绘制指令流程图:标出每一条指令在什么时间、 什么部件进行何种操作;

4、编排操作时间表:即根据指令流程图分解各操作为微操作，按时间段列出机器应进行的微操作;

5、列出微操作信号表达式，化简，电路实现。

基本组成:

1、指令寄存器用来存放正在执行的指令。指令分成两部分:操作码和地址码。操作码用来指示指令的操作性质，如加法、减法等;地址码给出本条指令的操作数地址或形成操作数地址的有关信息(这时通过地址形成电路来形成操作数地址)。有一 种指令称为转移指令，它用来改变指令的正常执行顺序，这种指令的地址码部分给出的是要转去执行的指令的地址。

2、操作码译码器:用来对指令的操作码进行译码，产生相应的控制电平，完成分析指令的功能。

3、时序电路:用来产生时间标志信号。在微型计算机中,时间标志信号一般为三级: 指令周期、总线周期和时钟周期。微操作命令产生电路产生完成指令规定操作的各种微操作命令。这些命令产生的主要依据是时间标志和指令的操作性质。该电路实际是各微操作控制信号表达式(如上面的A→L表达式)的电路实现，它是组合逻辑控制器中最为复杂的部分。

4、指令计数器:用来形成下一条要执行的指令的地址。通常,指令是顺序执行的，而指令在存储器中是顺序存放的。所以, -般情况下下一条要执行的指令的地址可通过将现行地址加1形成，微操作命令“1” 就用于这个目的。如果执行的是转移指令，则下一条要执行的指令的地址是要转移到的地址。该地址就在本转移指令的地址码字段，将其直接送往指令计数器。

微程序控制器的提出是因为组合逻辑设计存在不便于设计、不灵活、不易修改和扩充等缺点。
