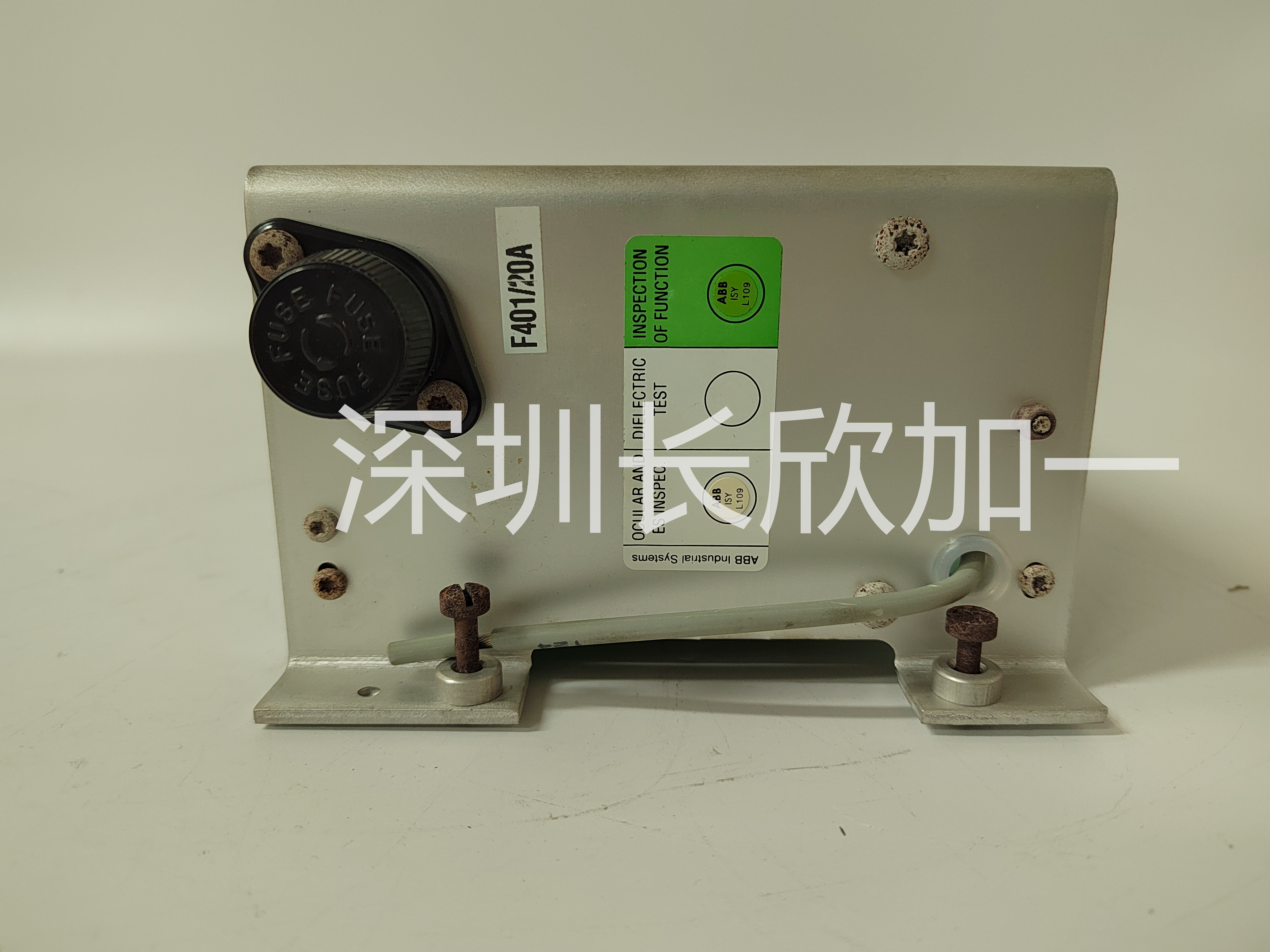

ABB MPM810 电源模块 卡件模块

ABB  MPM810  电源模块 卡件模块

ABB  MPM810  电源模块 卡件模块

ABB  MPM810  电源模块 卡件模块

ABB MPM810 电源模块 卡件

口控硅(Silicon Controed Rectifier)简称SCR，是一种大功率电器元件，也称品闸管。它具有体积小，效***、寿命长等优点，在自动控

制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的

应用。

可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC，双向可控硅在结构上相当于两个单向可控硅反向

连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。这种装置的

优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用。

• 大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极〔图2(a)〕:***层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号[图2(b)〕可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

• 以硅单晶为基本材料的P1N1P2N2四层三端器件，起始干1957年，因为它的特件类似干真空闸流管，所以国际上通称为硅晶体闸流管，简称

• 晶闸管T，又因为晶闸管最初的在静止整流方面，所以又被称之为硅可控整流元件，简称为可控硅SCR.

• 在件能上，口控硅不仅具有单向导电件，而目还具有比硅整流元件(俗称”外硅”)更为可贵的口控性。它具有导通和关断两种状态。

• 可控硅能以毫安级电流控制大功率的机电设备，如果超过此功率，因元件开关损耗***增加，允许通过的平均电流相降低，此时，标称电

• 流应降级使用。

• 可控硅的优点很多，例如:以小功率控制大功率，功率放大倍数高达几十万倍;反应极快，在微秒级内开通、关断;无触点运行，无火花，无噪音;效***，成本低等等。

• 可控硅的弱点:静杰及动态的过载能力较差:容易受干扰而误导通。

• 可控硅从外形上分类主要有:螺栓形、平板形和平底形。

• 可控硅元件的结构

不管可控硅的外形如何，它们的管芯都是由P型硅和N型硅组成的四层P1N1P2N2结构。见图1。它有三个PN结(J1、J2、J3)，从J1结构的P1层引出阳极A，从N2层引出阴级K，从P2层引出控制极G，所以它是一种四层三端的半导体器件。

 贵州源妙自动化设备有限公司是一家拥有DCS/PLC，机器人/伺服驱动四大系统主营各种模块/卡件/控制器触摸屏/驱动器/交换机的公司。

 贵州源妙自动化设备有限公司 秉承“备件备件供应链提升价值”的企业理念。

我们的优势是:全新原装，提供一年质保售后!本公司所有产品都经过严格检测，欢迎询价，收购。

只需您有诚心，本公司将会给你供给一个比同行优势的价格，共同拿下单子!
