ABB 3BSE007913R50 张力传感控制器

ABB  3BSE007913R50  张力传感控制器

ABB  3BSE007913R50  张力传感控制器

ABB  3BSE007913R50  张力传感控制器

产品特性

ABB控制器

品牌

ABB

系列

ABB张力传感器

型号

3BSE007913R20

供电电源

测量分析

接口及数量

网络接口连接及通信数据

接口方式

易连接操作设置

支持协议

可支持

展开

3BSE007913R20 瑞士ABB张力传感控制器工控设备应用测量分析

3BSE007913R20ABB公司生产的张力计、压头、压力传感器广应用于钢铁、有色、造纸、金属深加工等行业。作为ABB张力计、压头、压力传感器在冶金、有色等领域的供应商，一直致力于为广大钢铁、有色金属用户服务，常用型号有：

Millmate Controller 400 M00 控制器，可以为同瑞达科测压单元供电、对测压元件信号进行数据处理，并可通过数字、模拟输入 / 出端口和 RS232/485 串口或高速现场总线与其他系统进行数据交换和通讯。尺寸： 380 ×235× 90 mm ， Weight: 5 kg + 7.4 kg ，防护等级： IP 20 。

3BSE007913R20 瑞士ABB张力传感控制器工控设备应用测量分析

PFCL 201C 枕块式张力计垂直测压元件 , 采用圆柱形插头连接；测力范围： 5~50KN;

PFCL201CD/CE 枕块式张力计垂直测压元件 , 采用电缆密封接头 / 带保护软管的固定电缆连接 , 测力范围： 5~50KN;

PFTL 101A 枕块式张力计同瑞达科技水平测压元件 , 圆柱插头连接 , 测力范围： 0.2~2KN.

PFTL101AE 枕块式张力计水平测压元件 , 固定电缆连接 , 测力范围： 0.2~2KN.

PFTL101AER 耐酸型枕块式张力计水平测压元件 , 固定电缆连接 , 测力范围： 0.2~2KN. 用于造纸湿端张力测量，防护等级可达 IP66/67

PFTL101B 枕块式张力计水平测压元件 , 同瑞达科圆柱插头连接 , 测力范围： 2~20KN.

PFTL101BE 枕块式张力计水平测压元件 , 固定电缆连接 , 测力范围： 2~20KN.

PFTL101BER 耐酸型枕块式张力计水平测压元件 , 固定电缆连接 , 测力范围： 2~20KN. 用于造纸湿端张力测量，防护等级可达 IP66/67

3BSE007913R20 瑞士ABB张力传感控制器工控设备应用测量分析

3BSE007913R20

PFTL 201C 枕块式张力计水平测压元件 , 圆柱插头连接 , 测力范围： 10~50KN.

PFTL201CE 枕块式张力计水平测压元件 , 同瑞达科固定电缆连接 , 测力范围： 10~50KN.

PFTL201D 枕块式张力计水平测压元件 , 圆柱插头连接 , 测力范围： 50~100KN.

PFTL201DE 枕块式张力计水平测压元件 , 固定电缆连接 , 测力范围： 50~100KN.

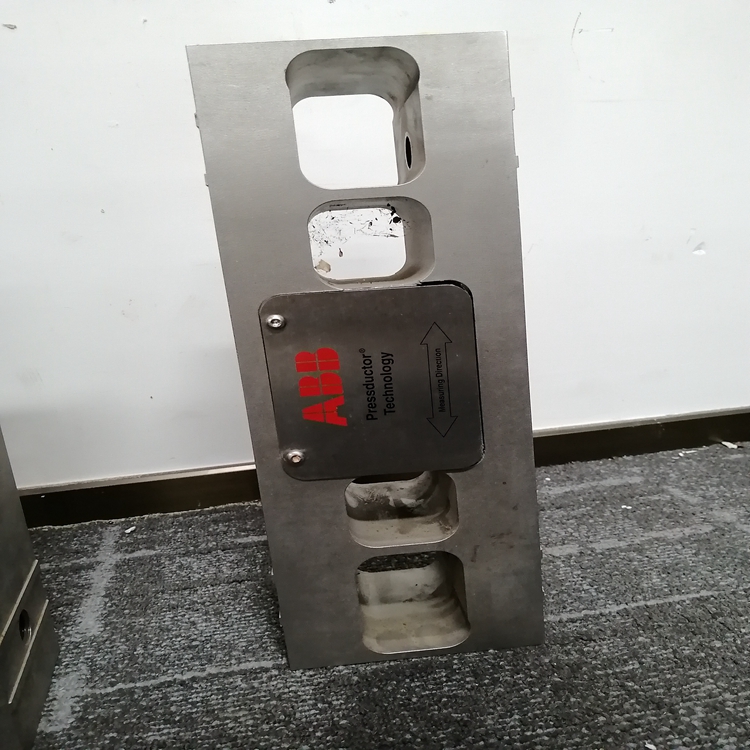

PFVL141V 矩形测压元件 , 测力范围： 0.63~56MN; 宽度范围： 70~ 610mm ；长度范围： 120~ 1320mm 高度： 74mm 。

PFVL 141C 圆形测压元件 PFVL 141C , 同瑞达科测力范围： 1.6~60MN; 直径范围： 210~ 890mm ；高度： 74mm 。

PFVL141R 环形测压元件 PFVL 141R, 测力范围： 2~28MN; 外径范围： 240~ 895mm ；内径范围： 100~ 595mm 高度： 74mm

PXAH401 Millmate Operator Unit 400 ，同瑞达科面板安装，可以与控制单元网络通讯。尺寸： 160×235 × 60 mm , 前面防护等级 IP65, 其他方向 IP20 ，重量： 1.3 kg .

PFVA401 轧制力控制器，可向测压元件同瑞达科提供激励，带模拟输入 / 输出，数字输入 / 输出，以太网接口， RS232/485 接口，可选配高速现场总线通讯接口。

PFBL141B/C 垂直力测试单元 , 分为单辊 / 双辊、固定 / 旋转轴端不同型式，测量范围 4 - 400 kN 。其中， PFBL 141C 的外形尺寸可按照用户要求定制。

3BSE007913R20 瑞士ABB张力传感控制器工控设备应用测量分析

3BSE007913R20

PFEA101 在开卷和卷取过程中进行恒张力闭环控制 , 可连接测压元件以及制动器 , 离合器 , 马达等转矩输出装置。

PFEA111 张力控制器 , 可带两个测压元件，结构紧凑，导轨安装。

PFEA112 在 PFEA 111 的基础上增加了 Profibus-DP 现场总线通讯功能。

PFEA113 张力控制器 , 可带四个测压元件， Profibus-DP 现场总线通讯功能，六个可配置的模拟量输出端口。

PFRL 101A 径向测压元件 , 额定负载 0.5KN.

PFRL101B 径向测压元件 , 额定负载 1.0KN.

PFRL 101C 径向测压元件 , 额定负载 0.5~2.0KN.

PFRL101D 径向测压元件 , 额定负载 5.0KN.

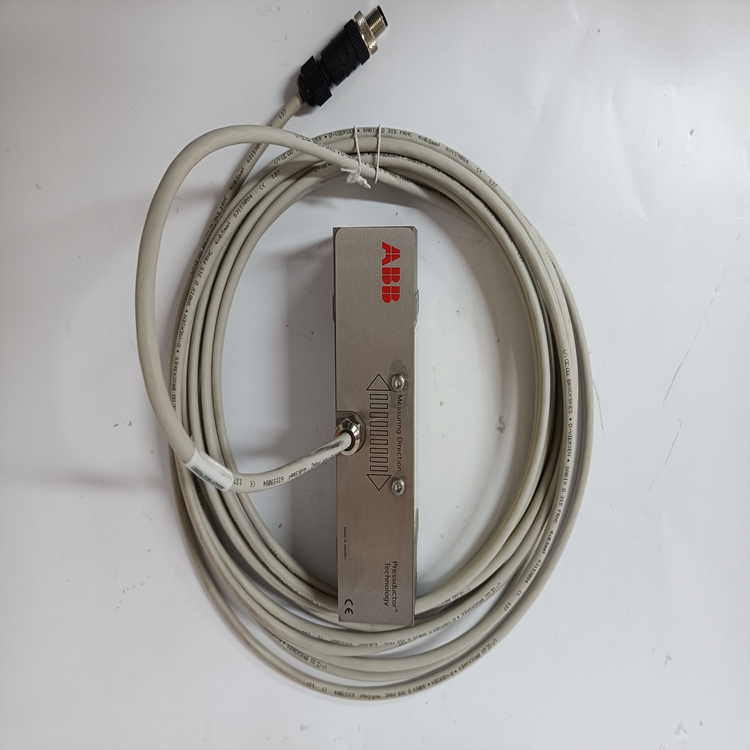

PFTL301E 迷你型纸幅张力水平测压元件 , 测压范围 :0.1~1KN

PFCL301E 迷你型纸幅张力垂直测压元件 , 测压范围 :0.2~1KN

ABB订货号：3BSE050091R20

ABB 张力传感器 /压力传感器

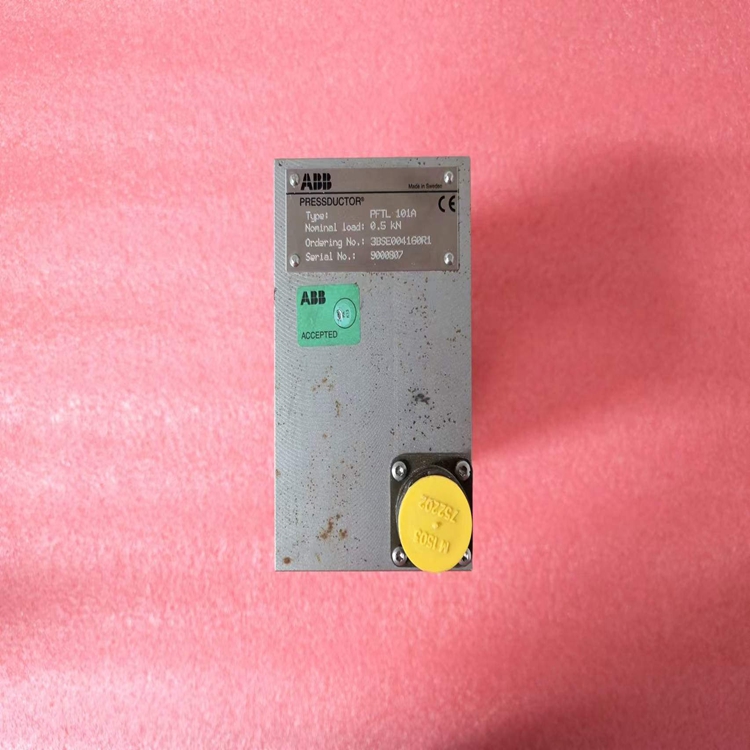

PFTL101A-0.5KN/3BSE004160R1

PFTL101A-1.0KN/3BSE004166R1

PFTL101A-2.0KN

PFTL101A

3BSE007913R20
