ABB 5SHY40L4511 模块 IGCT模块 可控硅晶闸模块

ABB  5SHY40L4511  模块  IGCT模块   可控硅晶闸模块

ABB  5SHY40L4511  模块  IGCT模块   可控硅晶闸模块

ABB  5SHY40L4511  模块  IGCT模块   可控硅晶闸模块

产品特性

可控硅

是否进口

否

加工定制

否

品牌

ABB

型号

5SHY40L4511

工作电压

220V

质保

365天

重量

2KG

展开

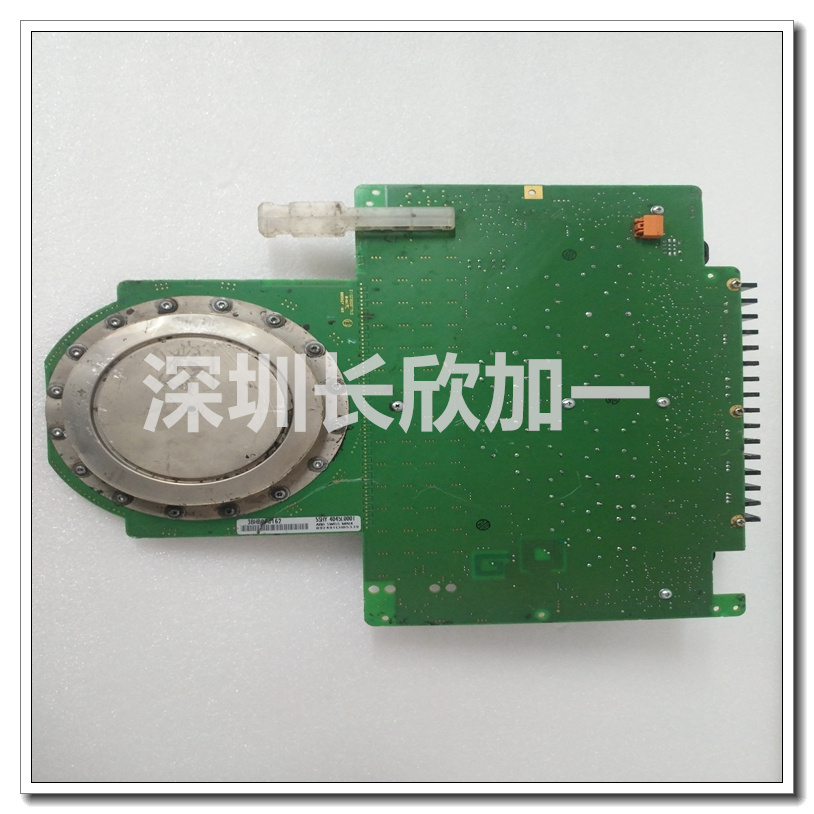

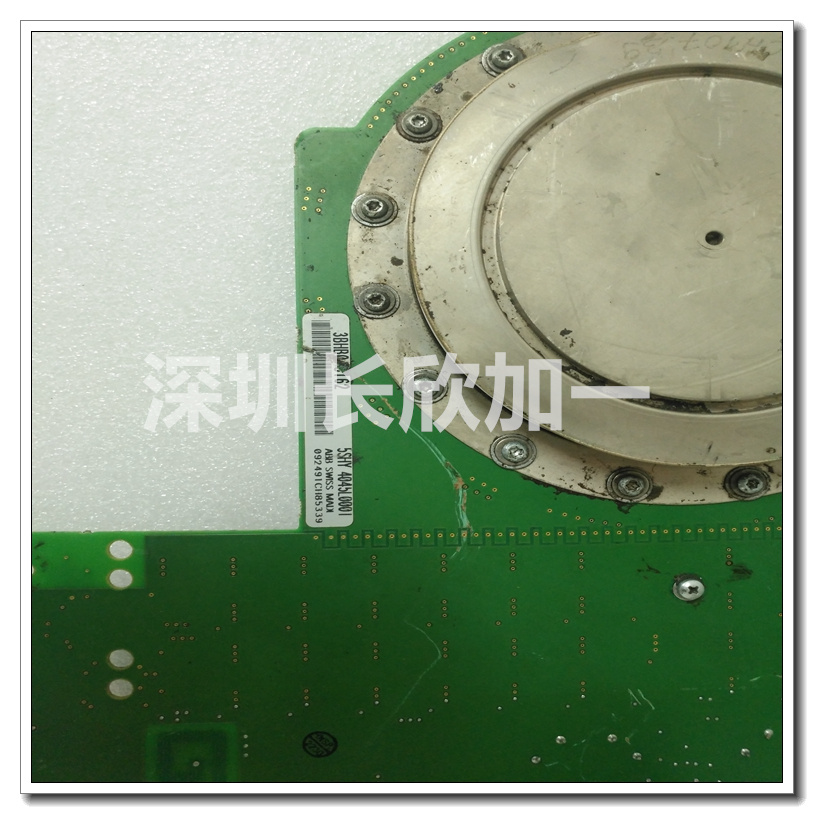

ABB IGCT系列 5SHY40L4511 可控硅晶闸模块

可控硅原理：

可控硅是可控硅整流元件的简称,是一种具有三个PN 结的四层结构的大功率半导体器件,一般由两晶闸管反向连接而成.它的功用不仅是整流，还可以用作无触点开关以快速接通或切断电路，实现将直流电变成交流电的逆变，将一种频率的交流电变成另一种频率的交流电等等。可控硅和其它半导体器件一样，具有体积小、效***、稳定性好、工作可靠等优点。它的出现，使半导体技术从弱电领域进入了强电领域，成为工业、农业、交通运输、军事科研以至商业、民用电器等方面争相采用的元件。

主要用途：

整流，普通可控硅最基本的用途就是可控整流。二极管整流电路属于不可控整流电路。如果把二极管换成可控硅，就可以构成可控整流电路。我画一个最简单的单相半波可控整流电路。在正弦交流电压U2的正半周期间，如果VS的控制极没有输入触发脉冲Ug，VS仍然不能导通，只有在U2处于正半周，在控制极外加触发脉冲Ug时，可控硅被触发导通。画出它的波形图，可以看到，只有在触发脉冲Ug到来时，负载RL上才有电压UL输出。Ug到来得早，可控硅导通的时间就早；Ug到来得晚，可控硅导通的时间就晚。通过改变控制极上触发脉冲Ug到来的时间，就可以调节负载上输出电压的平均值UL(阴影部分的面积大小)。在电工技术中，常把交流电的半个周期定为180°，称为电角度。这样，在U2的每个正半周，从零值开始到触发脉冲到来瞬间所经历的电角度称为控制角α；在每个正半周内可控硅导通的电角度叫导通角θ。很明显，α和θ都是用来表示可控硅在承受正向电压的半个周期的导通或阻断范围的。通过改变控制角α或导通角θ，改变负载上脉冲直流电压的平均值UL，实现了可控整流。无触点开关，可控硅一个关键用途在于做为无触点开关。在自动化设备中,用无触点开关代替通用继电器已被逐步应用。其***特点是无噪音,寿命长。

ABB IGCT电源励磁器控制模块ACS 6000 5SHY40L4511 常用于高压逆变系统的非对称集成栅换流晶闸管,机械或过程自动化领域的安全应用而设计。实施和管理复杂安全解决方案的理想选择

ABB的IGCT具有不同的额定电压。4500 V和5500 V设备非常适合针对标准线路电压3300 V和4160 V

5SHY40L4511 使用2级逆变器可实现敢达8MW的逆变器输出功率不对称4.5 kV HPT-IGCT（91毫米晶片直径），如图2所示。非HPT装置的曲线向较低频率变平是由于节省操作面积（SOA）限制。3电平逆变器甚至可以实现大约两倍的功率电平2电平逆变器的功率。因此，可以实现额定功率为10MW及以上的转换器，而无需并联和/或串联装置。

品牌：ABB

产品名称：IGCT模块
