ABB PM866AK02 冗余控制器 单元CPU模块

ABB  PM866AK02  冗余控制器  单元CPU模块

ABB  PM866AK02  冗余控制器  单元CPU模块

ABB  PM866AK02  冗余控制器  单元CPU模块

ABB冗余控制器 PM866 PM866AK01 PM866AK02 单元CPU模块

ABB PM866 PM866AK01 PM866AK02 支持冗余控制器单元CPU

ABB PM866 PM866AK01 PM866AK02

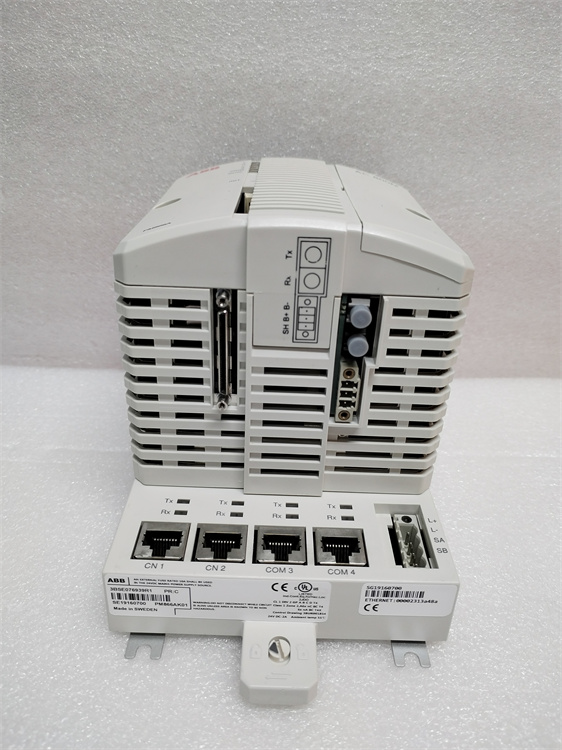

CPU板包含微处理器和RAM内存、实时时钟、LED指示灯、初始化按钮和CompactFlash接口。PM866/PM866A控制器的底板有两个用于连接控制网络的RJ45以太网端口（CN1、CN2）和两个RJ45串行端口（COM3、COM4）。其中一个串行端口（COM3）是带有调制解调器控制信号的RS-232C端口，而另一个端口（COM4）是隔离的，用于连接配置工具。控制器支持CPU冗余以实现更高的可用性（CPU、CEX总线、通信接口和S800 I/O）。包装包括：

2台PM866A，CPU

2件TP830，底板，宽度=115mm

2个TB807模块总线终端

1根TK850、CEX总线扩展电缆

1根TK851，RCU连接电缆

2块内存备份电池（4943013-6）每个CPU 1块

ABB PM866 PM866AK01 PM866AK02

PM851AK01 8M RAM PM851AK01 3BSE066485R1 PM856K01 8M RAM PM856AK01 3BSE066495R1 PM860AK01 8M RAM PM860AK01 3BSE066490R1 PM861AK01 16M RAM PM861AK01 3BSE018157R1 PM861AK01（冗余控制器） 16M RAM PM861AK02 3BSE018160R1 PM864AK01 32M RAM PM864AK01 3BSE018161R1 PM864AK02（冗余控制器） 32M RAM PM864AK02 3BSE018164R1 PM866K01 现场控制器主单元（CPU) PM866K01 3BSE050198R1 PM866K02 冗余现场控制器主单元（CPU) PM866K02 3BSE050199R1 SB822 外部充电电池模件 SB822 3BSE018172R1

ISA Secure certified - Read more

Reliability and simple fault diagnosis procedures

Modularity, allowing for step-by-step expansion

IP20 Class protection without the requirement for enclosures

The controller can be configured with 800xA control builder

The controller has full EMC certification

Sectioned CEX-Bus using a pair of BC810 / BC820

Hardware based on standards for optimum communication connectivity (Ethernet, PROFIBUS DP, etc.)

Built-in redundant Ethernet Communication ports
