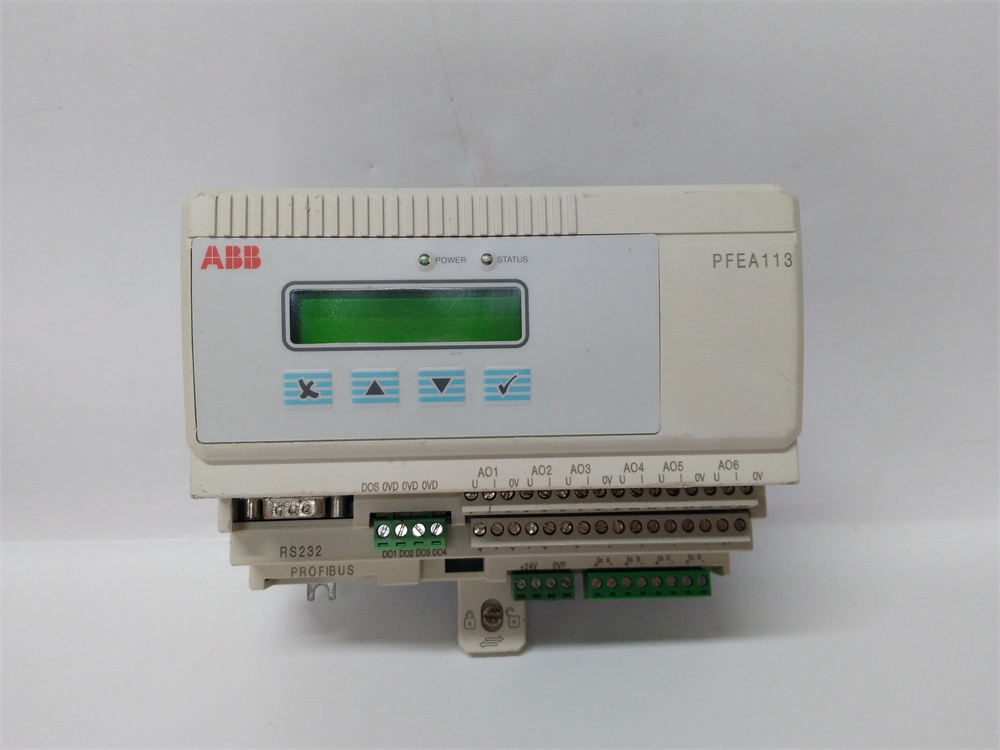

ABB PFEA113-20 3BSE028144R0020 控制器

1. 使用方法：

• 将 ACS 800、电机和相连设备正确接地，以便在任何情况下都能确保工作人员 的安全，并减少电磁辐射和干扰。

• 确信接地导线的截面积足够大，以满足安全规范的要求。

• 多台 ACS 800 的接地端子不能串联连接。

• 在符合欧洲 CE 标准和其它一些必须要减少 EMC 辐射的安装地点，电缆入口应 保持 360 度高频接地，以抑制电磁干扰。此外，电缆屏蔽层必须与保护接地线 (PE) 相连接，以符合安全规范。 • 在浮地或高接地电阻 （>30Ohms）的电力系统中 , 不要安装带有 EMC 滤波器 （可选件为 +E202 或 +E200 ) 的变频器。

2.只有具备资格的电气工程师才允许安装和维护传动单元。

• 禁止带电安装或维修传动单元、电机电缆或电机。在切断输入电源之后，应至 少等待 5 分钟，待中间电路电容放电完毕后再进行操作。 还应使用万用表 （阻抗至少为 1 兆欧）测量以确定 1. 传动输入相 U1,V1,W1 与柜架间的电压接近 0V. 2. 端子 UDC+ 和 UDC- 与柜架间的电压接近 0V.

• 禁止在传动单元或外部控制电路带电时操作控制电缆。即使 ACS 800 主电源断 电，其内部仍可能存在由外部控制电路引入的危险电压。

• 所有的绝缘测试必须在断开电缆连接的情况下进行。

• 重新连接电机电缆时 , 应确保相序正确。注意 :

• 不管电机是否运行，只要 ACS 800 传动的输入电源接通，电机电缆端子都会存 在危险的高电压。

• 制动控制端子 (UDC+, UDC-, R+ 和 R- 端子 ) 带有危险直流高电压 ( 大于 500 V)。

• 继电器输出端子 RO1 ~ RO3 在接通 115 V 或 220 V (230 V) 电压时，带有危险 高电压。
