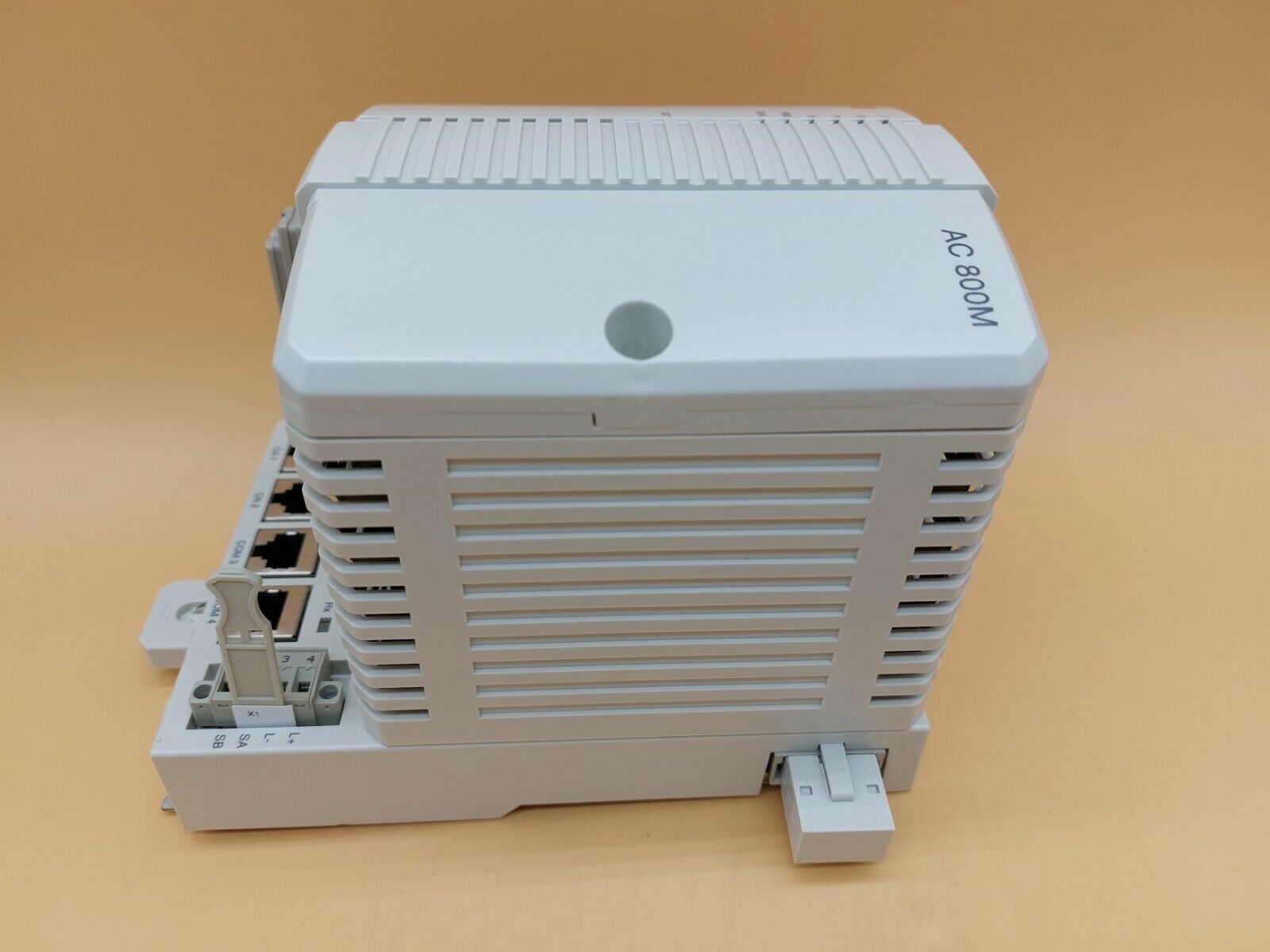

ABB PM867K01 3BSE076355R1 控制器

ABB   PM867K01 3BSE076355R1  控制器

ABB   PM867K01 3BSE076355R1  控制器

ABB   PM867K01 3BSE076355R1  控制器

ABB PM867K01 3BSE076355R1 PM867K02 3BSE081638R1 控制器 产品说明介绍 参数详情

一般信息

料号编号 3BSE076355R1 (PM867K01)

冗馀性 不，不

高诚信 是啊

时钟频率 133 MHz

性能，1000布尔运算 0.09毫秒

性能 0.09毫秒

记忆啊 64 MB内存

可用于应用程序的RAM 46 559 MB

用于存储的闪存 不，不

详细资料日期

处理器类型 MPC866

网络时间切换。conf文件。 最长10毫秒

每个控制器的应用程序数量 32

每个应用程序的程序数 64

每个应用程序的图数 128

每个控制器的任务数 32

不同周期的次数 32

应用程序循环时间 降低到1毫秒

韧体储存快闪PROM 18 MB记忆体

电源供应器 24伏直流(19.2伏-30伏直流)

功率消耗+24 V类型/最大值 210 / 360马

功率耗散类型。 5.1瓦(最大8.6瓦)

冗馀电源状态输入 是啊

内置电池 锂，3.6伏

时钟同步 通过CNCP协议在AC 800M控制器之间1毫秒

OPC客户端控制器中的事件队列 上升到3000个事件

ac 800米跨栏。OPC服务器速度 36-86事件/秒，113-143数据消息/秒

CEX总线上的模块通信 12

CEX总线上的电源电流 最大2.4安培

I/O群集在非红色模块总线上。CPU(CPU) 1个电气，7个光学

I/O群集on Modulebus with red。CPU(CPU) 0电+ 7光学

模块总线上的I/O容量 最大96(单个PM867)或84(红色)。PM867) I/O模块

模块总线扫描速率 0 - 100毫秒(实际时间取决于I/O模块数)

电气模块总线上的电源电流 24 V:最大1.0 A5 V:最大1.5 A

以太网通道 2

以太网接口 以太网(IEEE 802.3)，10 mbit，RJ-45，母(8针)

控制网络协议 制造消息服务(MMS)和应用程序间通信(IAC)

推荐的控制网络骨干 100 mbit交换以太网

实时时钟稳定性 100 ppm(近似值)。1小时/年)

RS-232C接口 2(1个通用，1个用于服务工具)

RS-232C接口(COM3)(非red)。(仅限) RS-232C、75-19 200波特、RJ-45母式(8极)、非隔离选项、完整RTS-CTS支持

RS-232C接口(COM4)(非red)。(仅限) RS-232C、9 600鲍率、RJ-45母式(8极)、分离式选项、无RTS-CTS支援

环境与认证

温度，操作 +5至+55 C (+41至+131 F)

温度，存储 -40至+70 C (-40至+158 F)

温度变化 3c/分钟根据IEC/EN 61131-2

污染程度 等级2根据IEC/EN 61131-2

腐蚀防护 G3符合ISA 71.04

相对湿度 5 %至95 %，非冷凝

发出噪音 %3C 55 dB (A)

振动；振动 10 %3C f %3C 50 Hz: 0.0375毫米振幅，50 %3C f %3C 150 Hz: 0.5 g加速度，5 %3C f %3C 500 Hz: 0.2 g加速度

额定绝缘电压 前500年。

介电测试电压 50伏

保护等级 IP20根据EN 60529、IEC 529

海拔高度 根据IEC/EN 61131-2，2000米(6，562英尺)

发射与豁免 en 61000-6-4 en 61000-6-2

环境条件 工业用的

那个马克 是啊

电气安全 EN 50178、IEC 61131-2、UL 61010-1、UL 61010-2-201

危险地点 UL 60079-15，cULus Class 1，Zone 2，aex in IIC T4，ExnA IIC T4Gc X

ISA安全认证 是啊

海军证书 ABS、BV、DNV-GL (LR、Lloyd(待定)

TUV批准 是啊

RoHS合规性 5081:2012年

WEEE合规性 第2012/19/EU号指令

尺寸(Dimensions)

宽度(Width) 119毫米(4.7英寸)。）

高度(h) 186毫米(7.3英寸)。）

深度(Depth) 135毫米(5.3英寸)。）

重量(含底座) 1200克(2.6磅)

CPU主板包含微处理器和RAM、实时时钟、LED指示灯、启动按钮和紧凑型闪存接口。

PM867控制器的底板有两个RJ45以太网端口(CN1、CN2)用于连接到控制网络，还有两个RJ45串行端口(COM3、COM4)。其中一个串行端口(COM3)是带有调制解调器控制信号的RS-232C端口，而另一个端口(COM4)则被隔离并用于连接配置工具。控制器支持CPU冗馀以实现高可用性(CPU、CEX总线、通信接口和S800 I/O)。

通过添加SM812模块和SIL认证软件可以实现高完整性功能。AC 800M高完整性还提供IEC 61508和TUV认证控制环境，用于在单个控制器单元中结合安全和业务关键型流程控制，而不牺牲安全完整性。

仅支持800xA 6.0.2和onwards。请参阅产品更新以获取更多信息。

功能与优点

ISA安全认证-多读

AC 800M高至SIL 3认证使用PM865/SM811或PM867/SM812

S800 I/O高完整性支持(PM865、PM866A、PM867和PM891)

控制器可配置为800xA control builder

控制器已获得完整的EMC认证

TUV认证SIL 2和SIL 3

内置冗馀以太网通信端口

The CPU board contains the microprocessor and RAM memory, a real-time clock, LED indicators, INIT push button, and a CompactFlash interface.

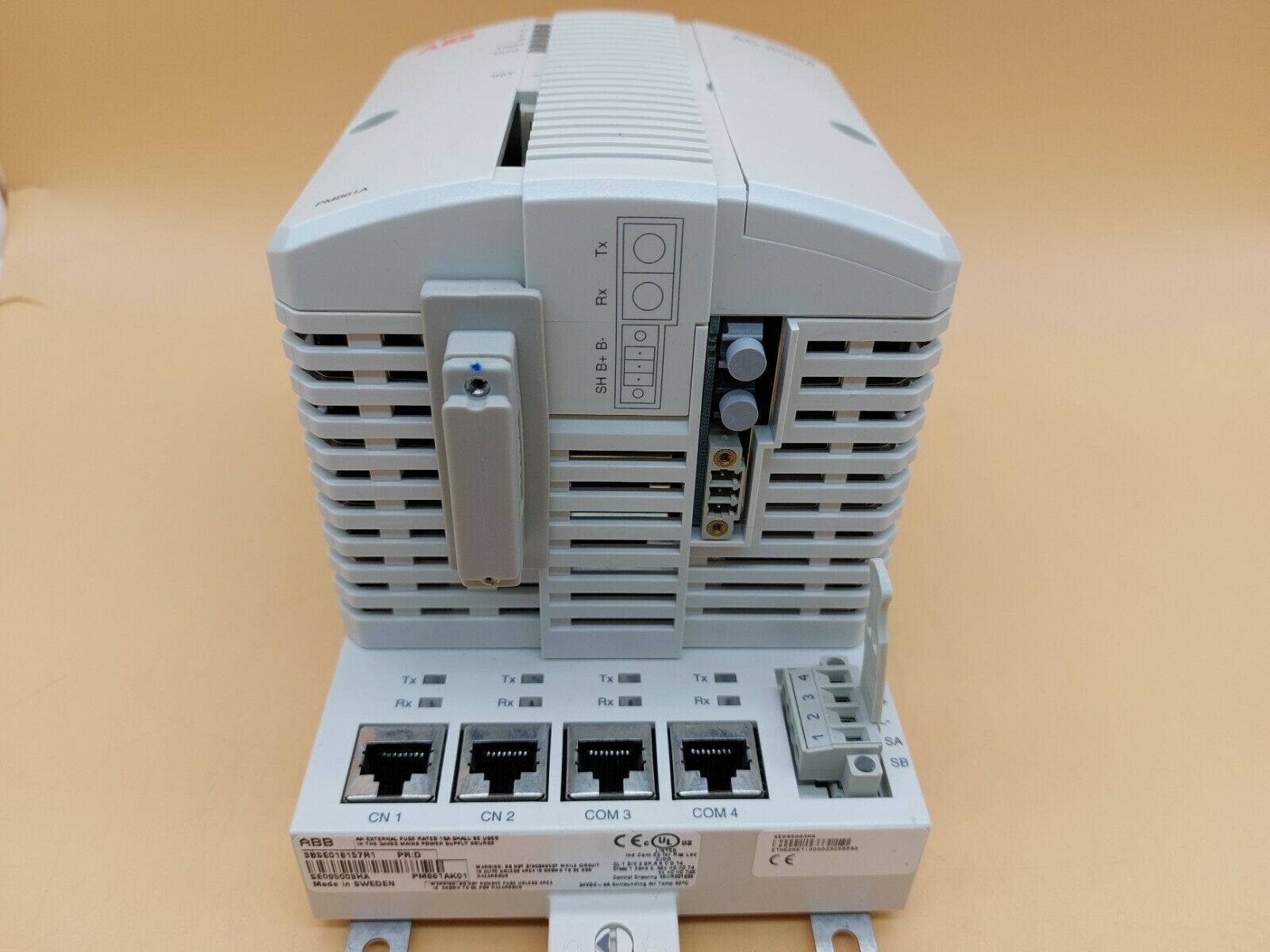

The base plate of the PM867 controller has two RJ45 Ethernet ports (CN1, CN2) for connection to the Control Network, and two RJ45 serial ports (COM3, COM4). One of the serial ports (COM3) is an RS-232C port with modem control signals, whereas the other port (COM4) is isolated and used for the connection of a configuration tool. The controller supports CPU redundancy for higher availability (CPU, CEX-Bus, communication interfaces and S800 I/O).

The high integrity functionality is enabled by the addition of an SM812 module and the SIL-certified software. The AC 800M High-Integrity also offers IEC 61508 and TÜV-certified control environment for combining safety and business-critical process control in one controller unit without sacrificing the safety integrity.

Only compatible for 800xA 6.0.2 and onwards. Please see Product Update for more information.

Features and benefits

• ISA Secure certified - Read more

• AC 800M High up to SIL 3 certified using PM865/SM811 or PM867/SM812

• Supports S800 I/O High Integrity (PM865, PM866A, PM867 and PM891)

• The controller can be configured with 800xA control builder

• The controller has full EMC certification

• TÜV Certified SIL 2 and SIL 3

• Built-in redundant Ethernet Communication ports
